Kontinuální vrták

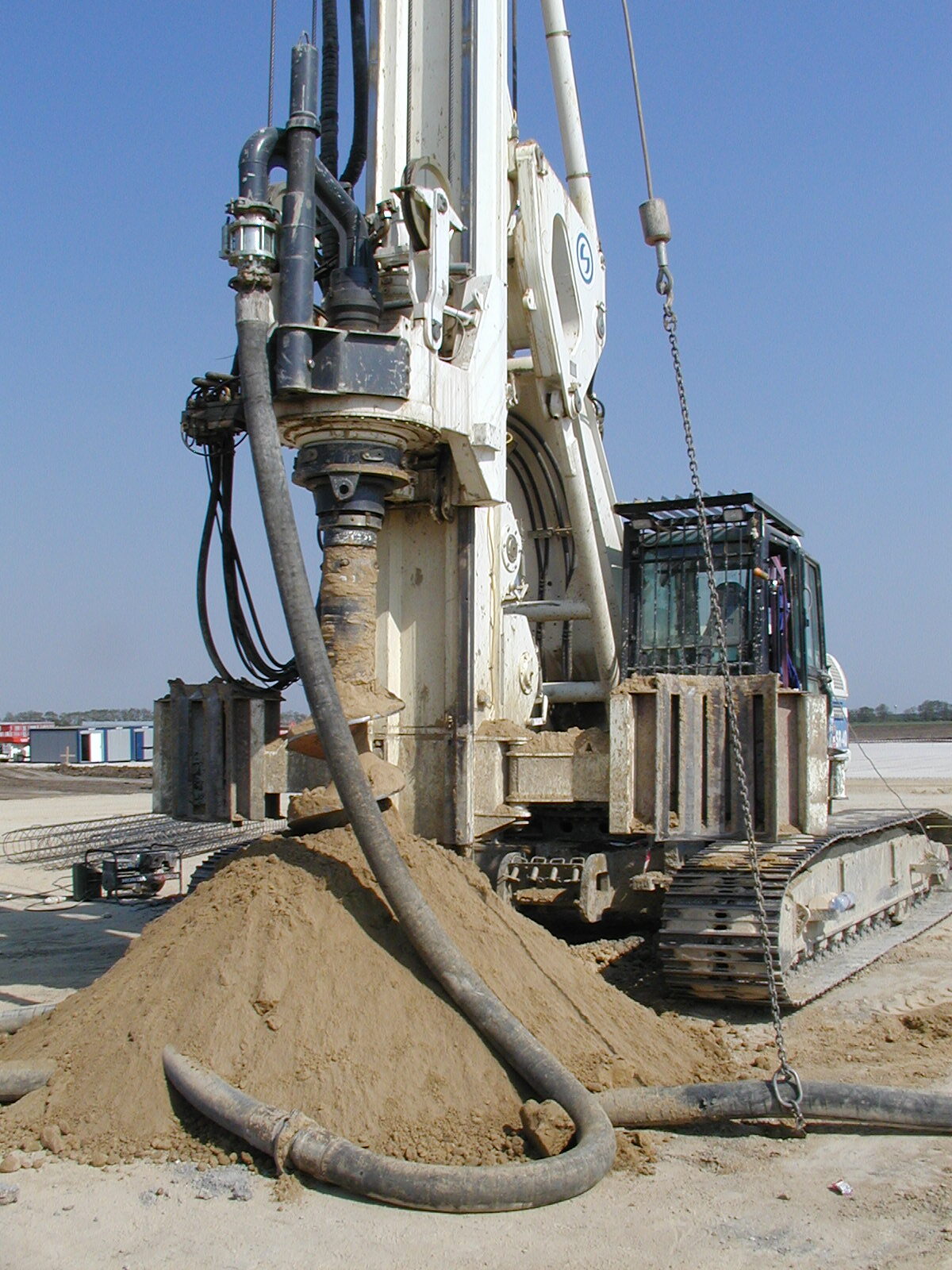

Track CFA monitoruje vrtání a betonáž pro technologii Kontinuální vrták.
Tento monitoring umožňuje dokladovat dosaženou hloubku piloty a dokonalé vyplnění piloty betonem.
Ve výstupním protokolu je možné popsat vedle použitého betonu i výztuž a její hloubku zapuštění do piloty.
Track CFA umožňuje automatické stavění lafety do nastaveného náklonu (nejčastějí do svisla) a automatickou betonáž prováděnou na základě měřených parametrů. Tato funkčnost má smysl u hlubokých vrtů (pilot). Vrtná souprava musí mít pro obě tyto funkce připravené hydraulické obvody.
| Parametry měřené při vrtání: | Parametry měřené při betonáži: |
| Hloubka | Hloubka |
| Otáčky šneku | Tlak betonu |
| Vrtný moment | Průtok betonu |
| Přítlak (v některých případech) | Celkový objem betonu |
| Náklon vrtné lafety | Extra objem (objem nad rámec objemu piloty) |
| Výnos materiálu | |
| Vrtná energie |

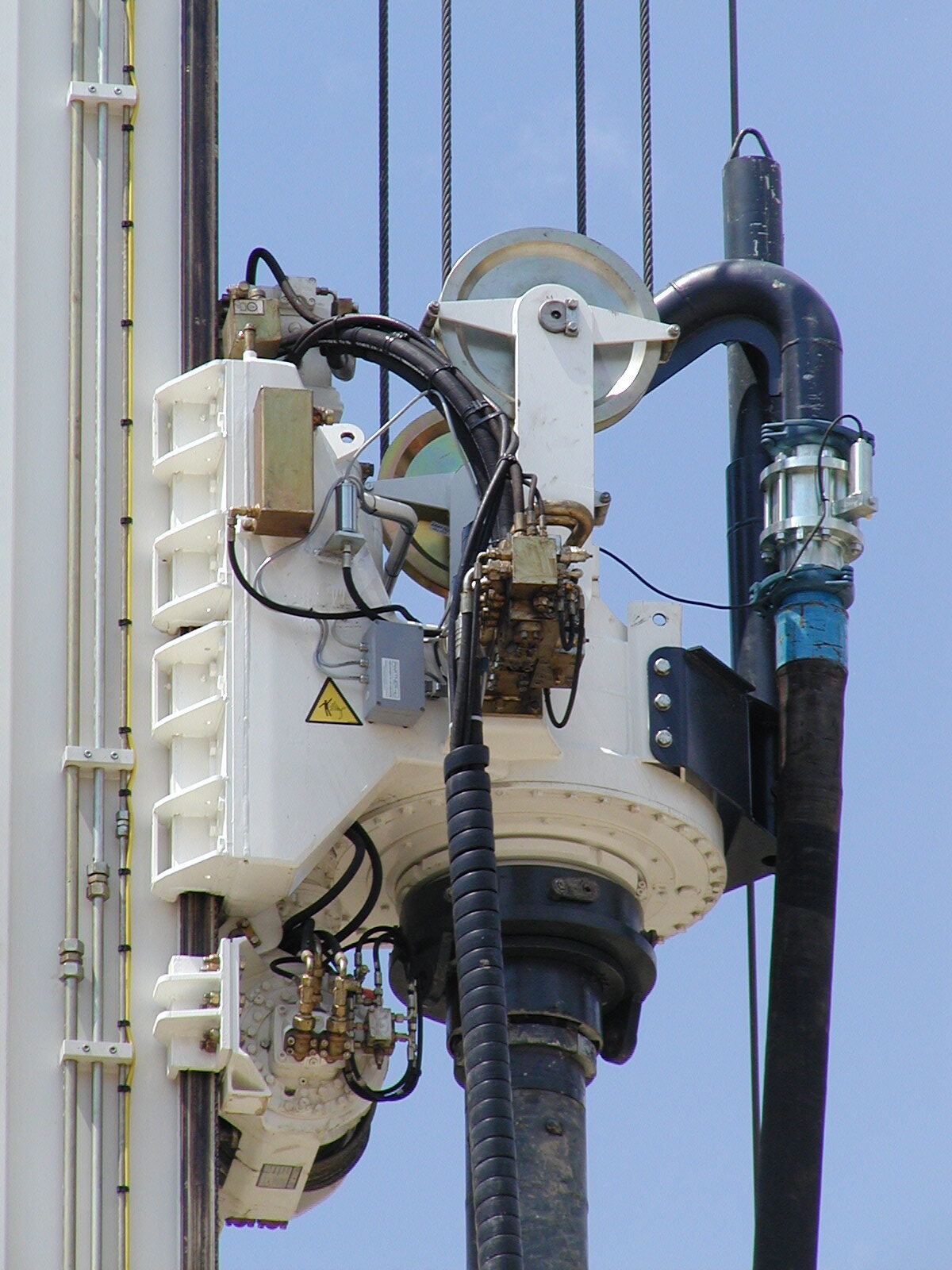

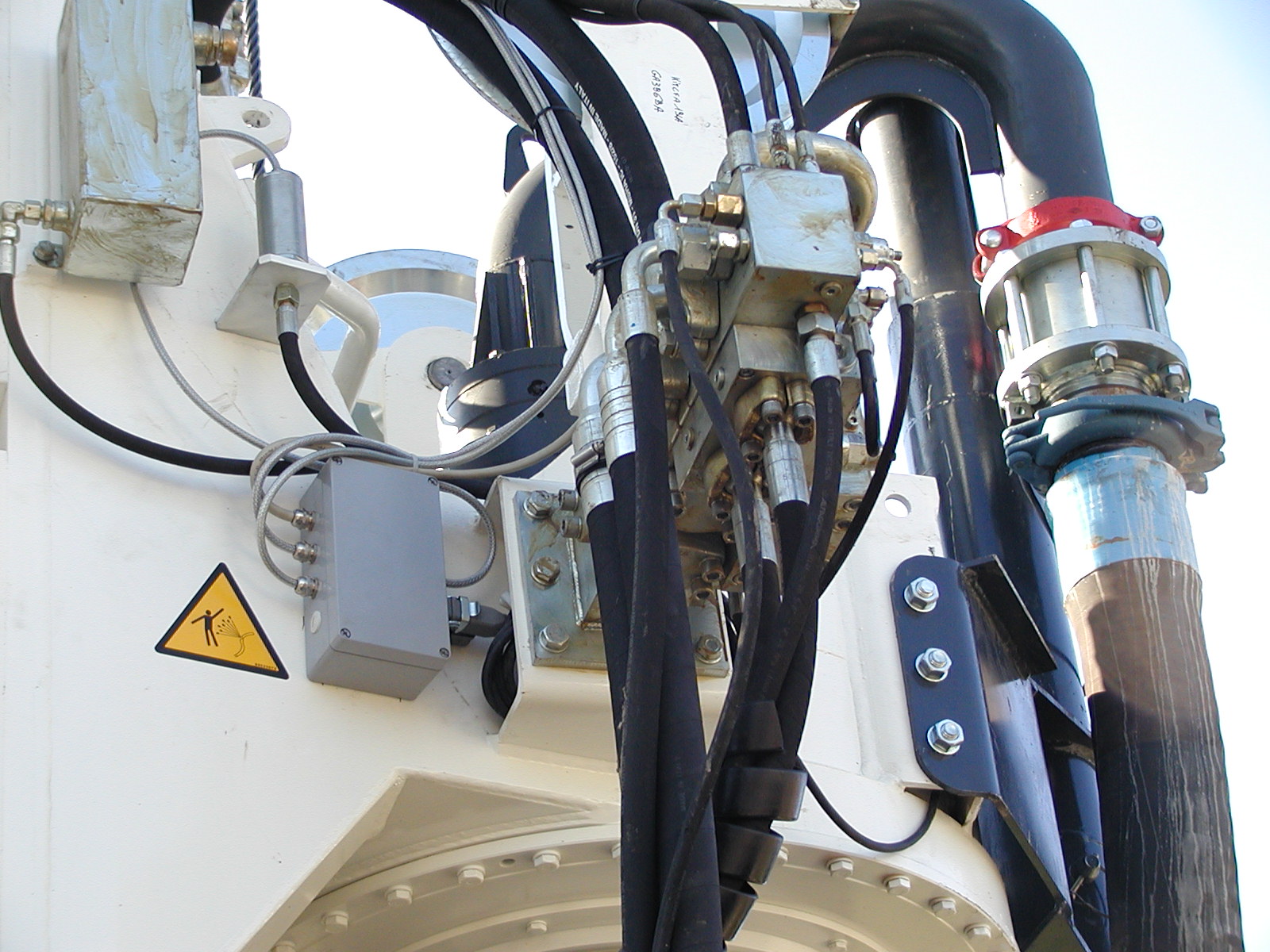

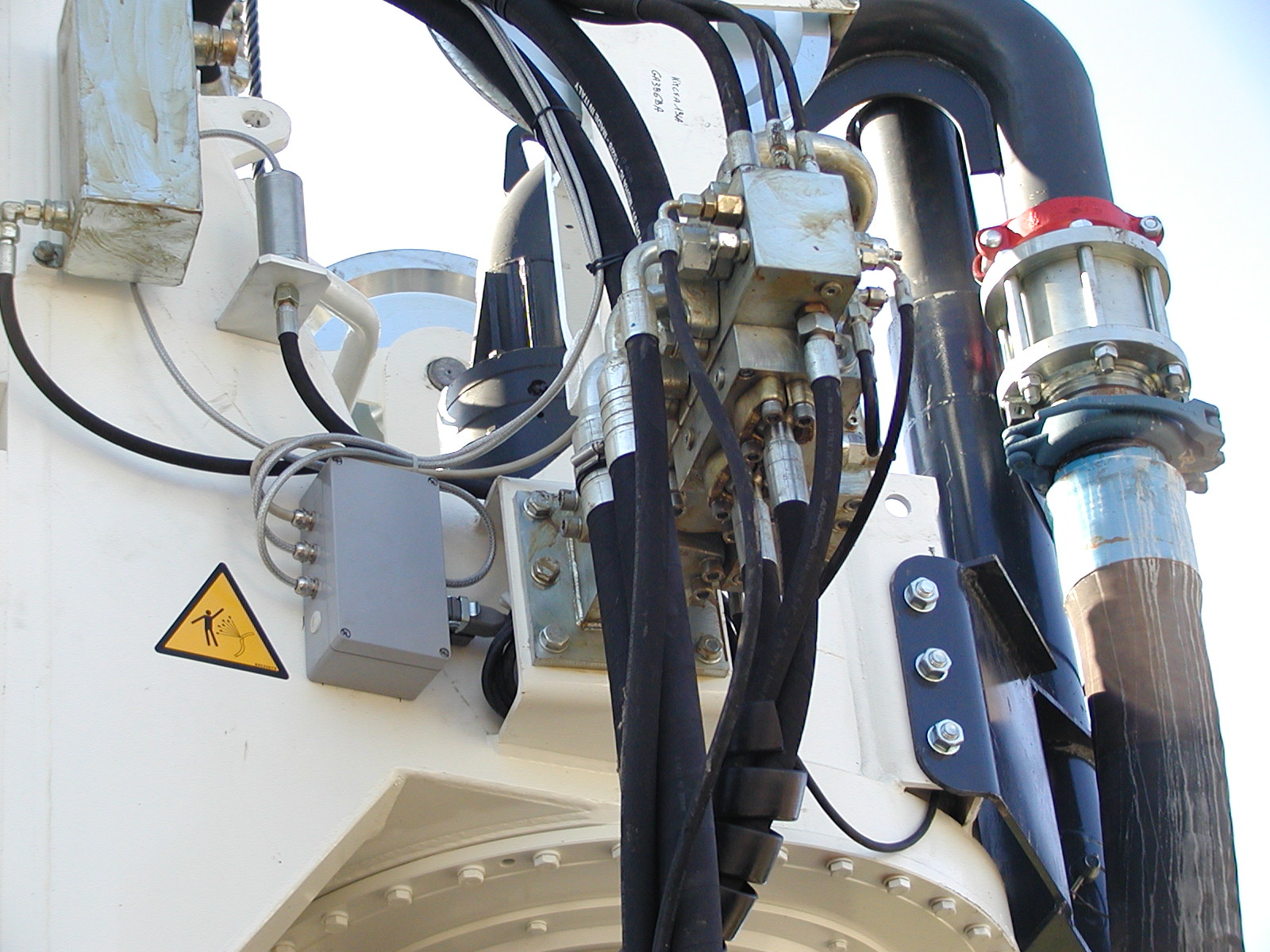

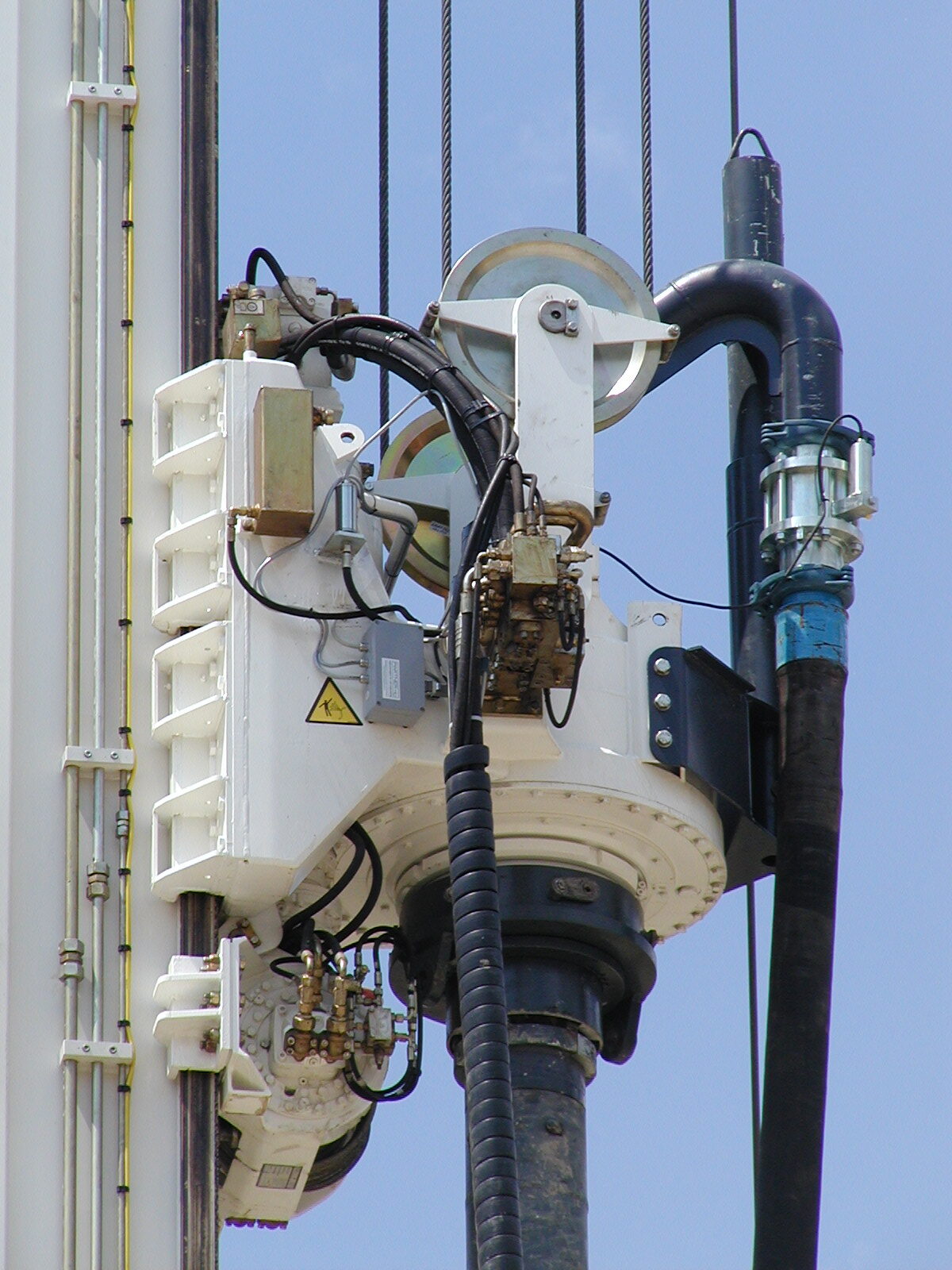

Tlak betonu se měří pomocí olejového separátoru umístěného na labutí šíji vrtné soupravy. Průtok betonu a celkový objem betonu se měří pomocí rázů betonářské pumpy. Data z pumpy jsou přenášena kabelem a nebo vysílačkou do zařízení Track CFA.

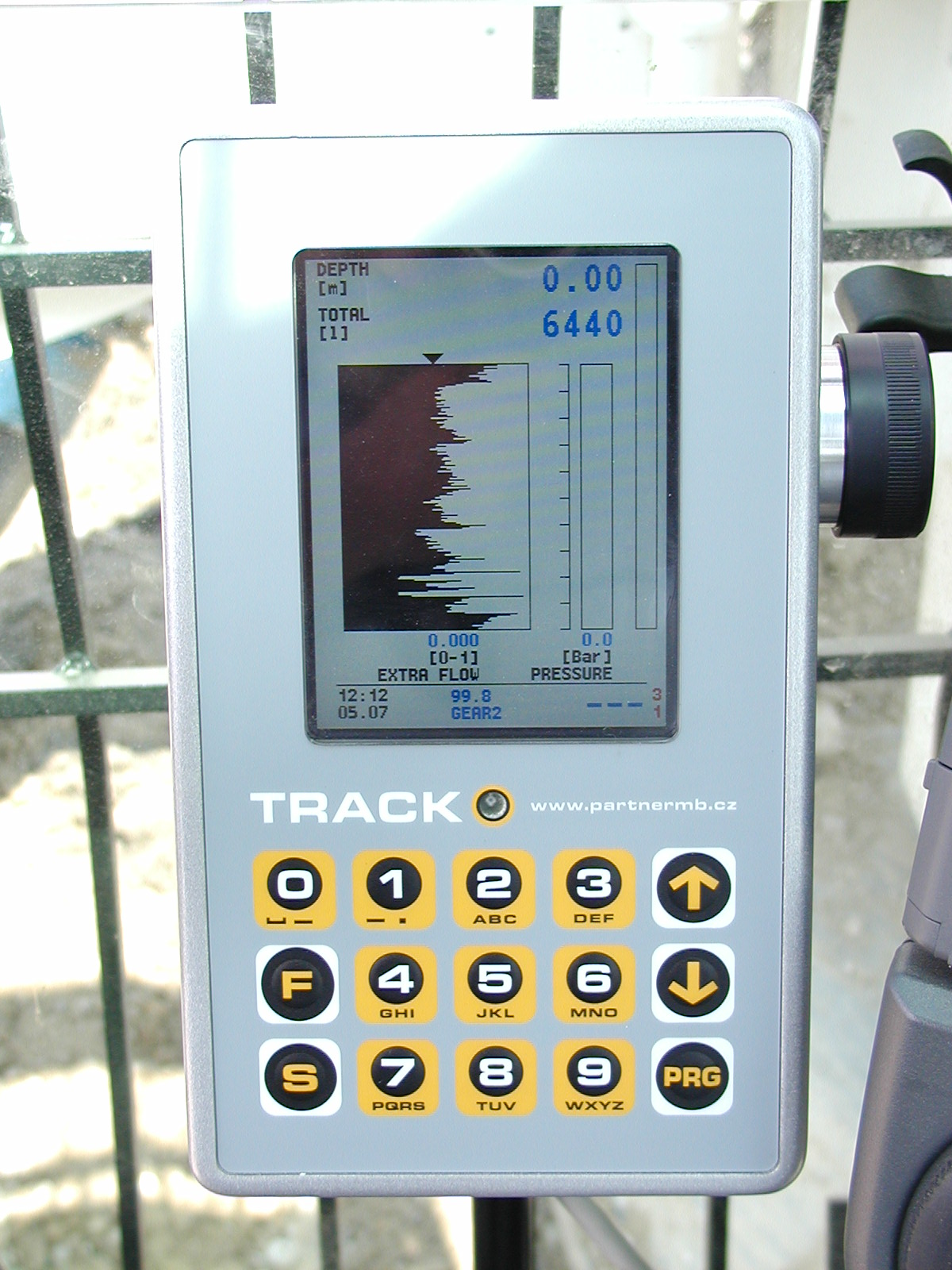

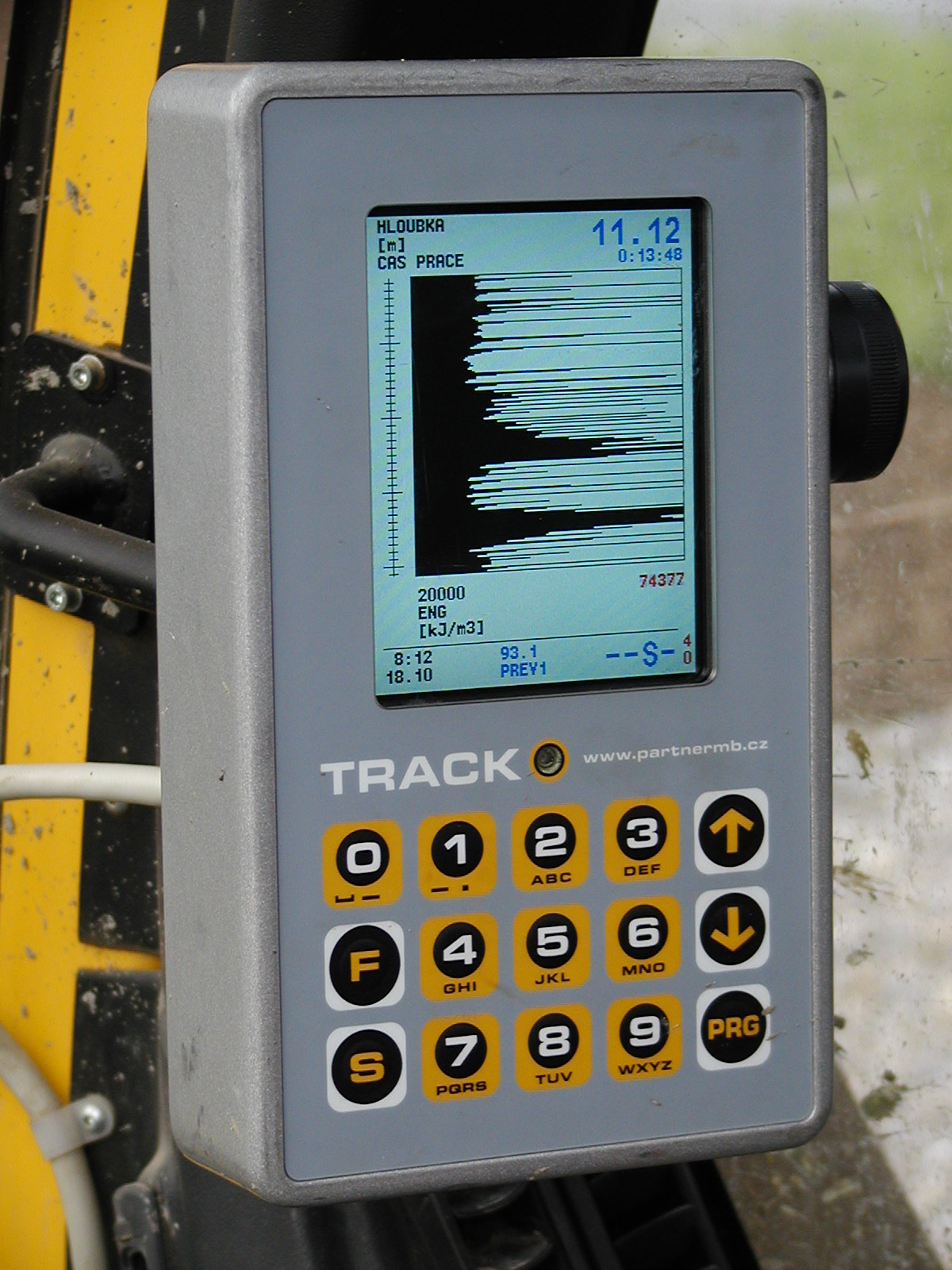

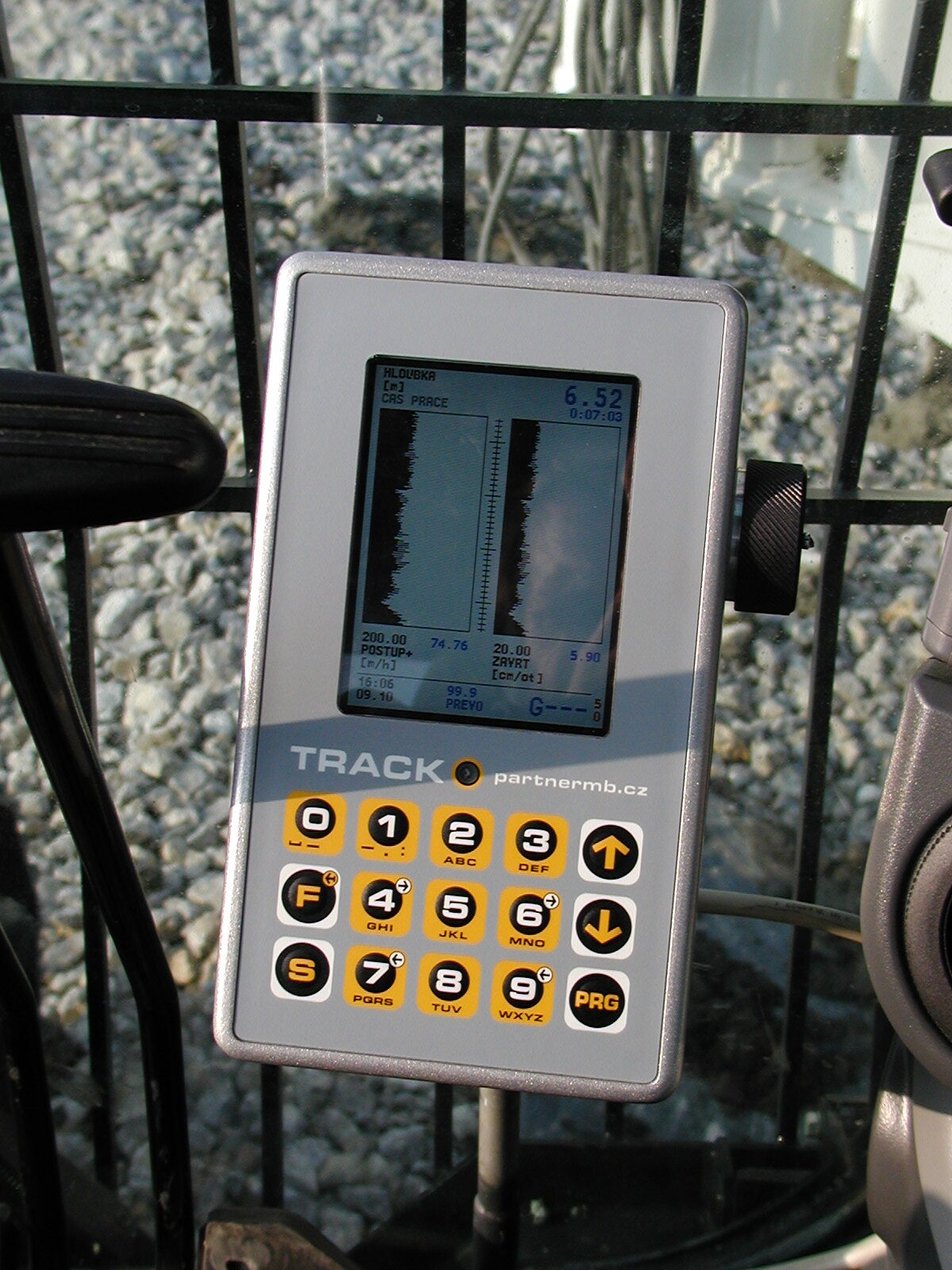

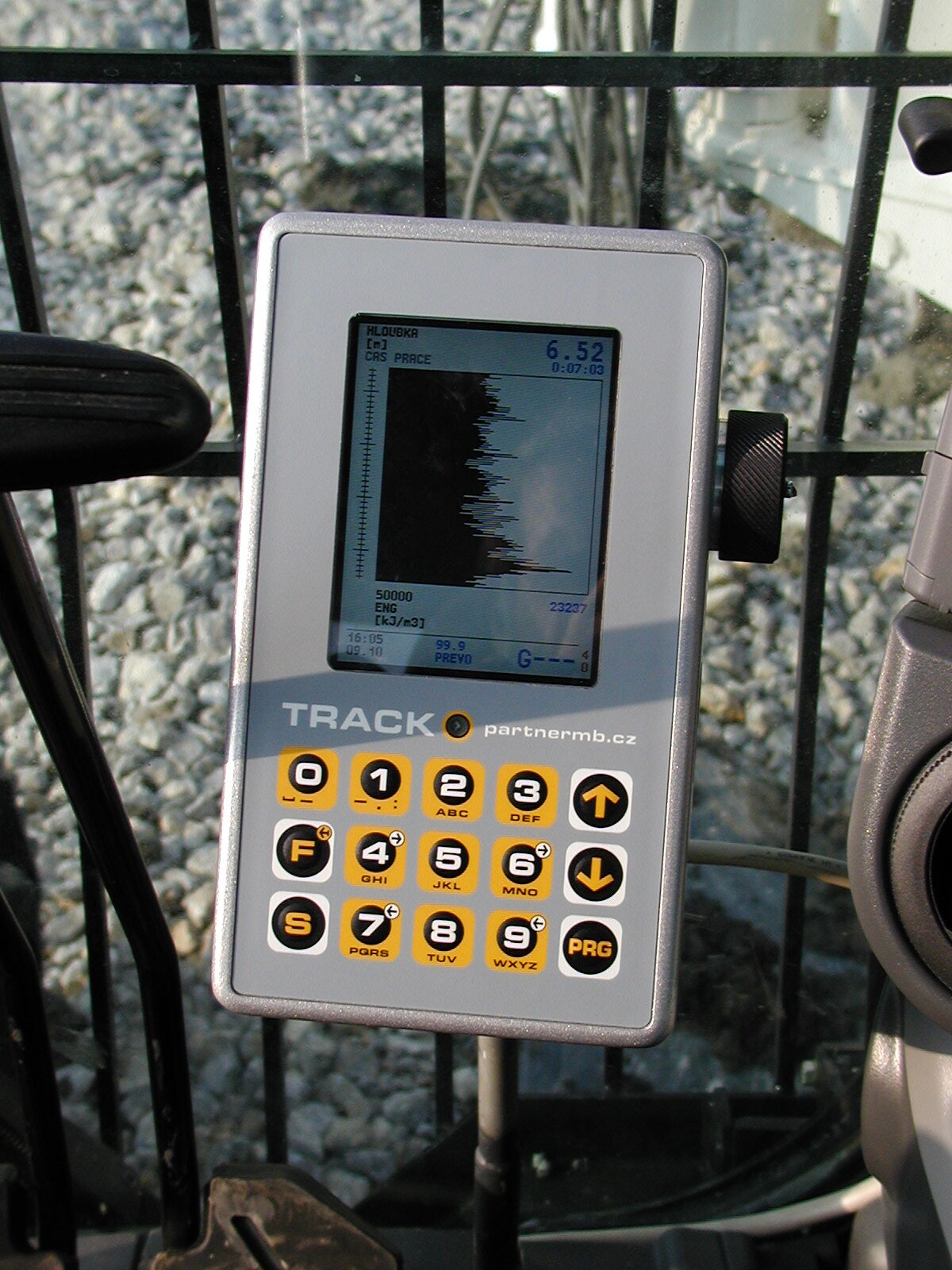

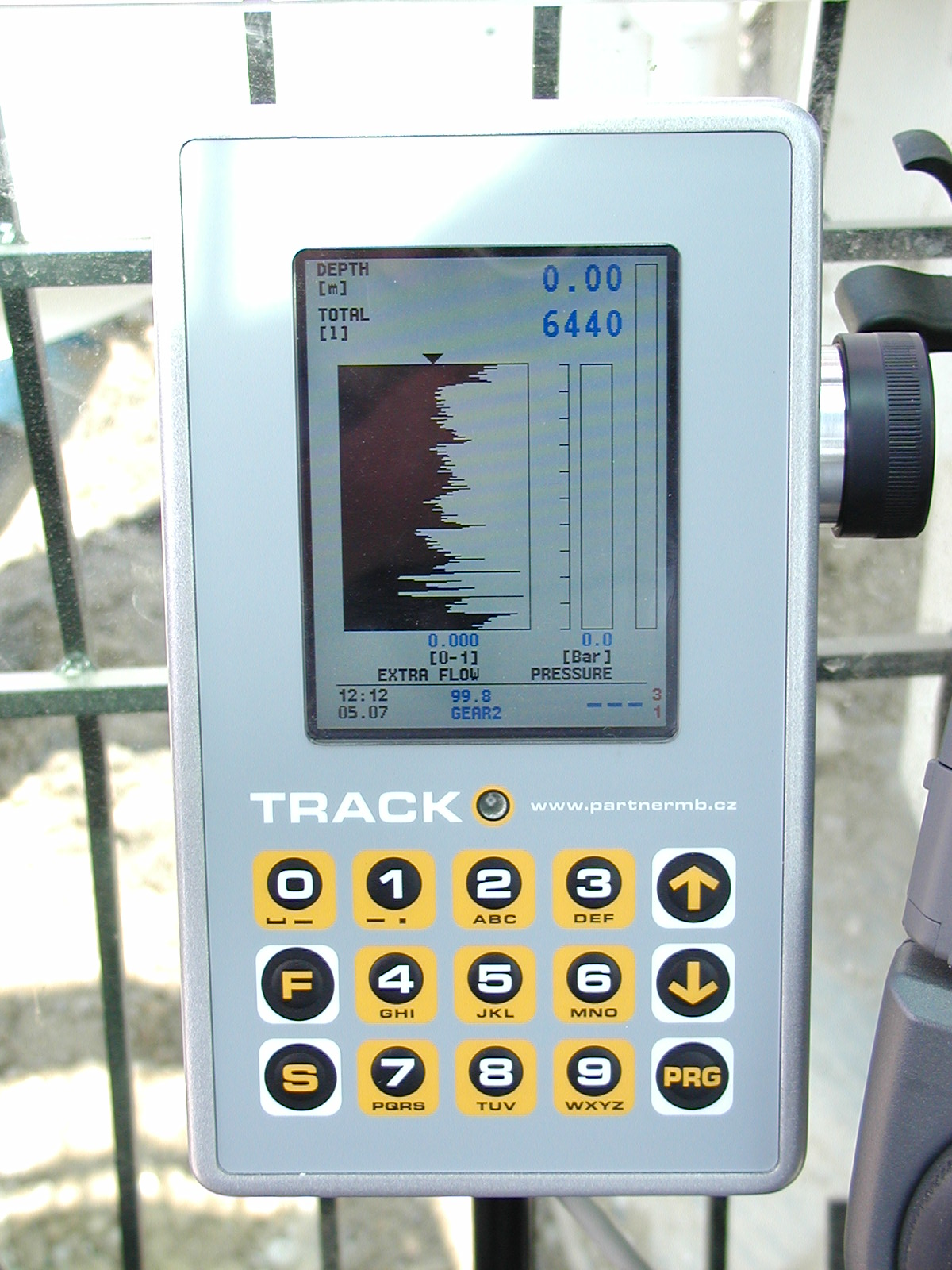

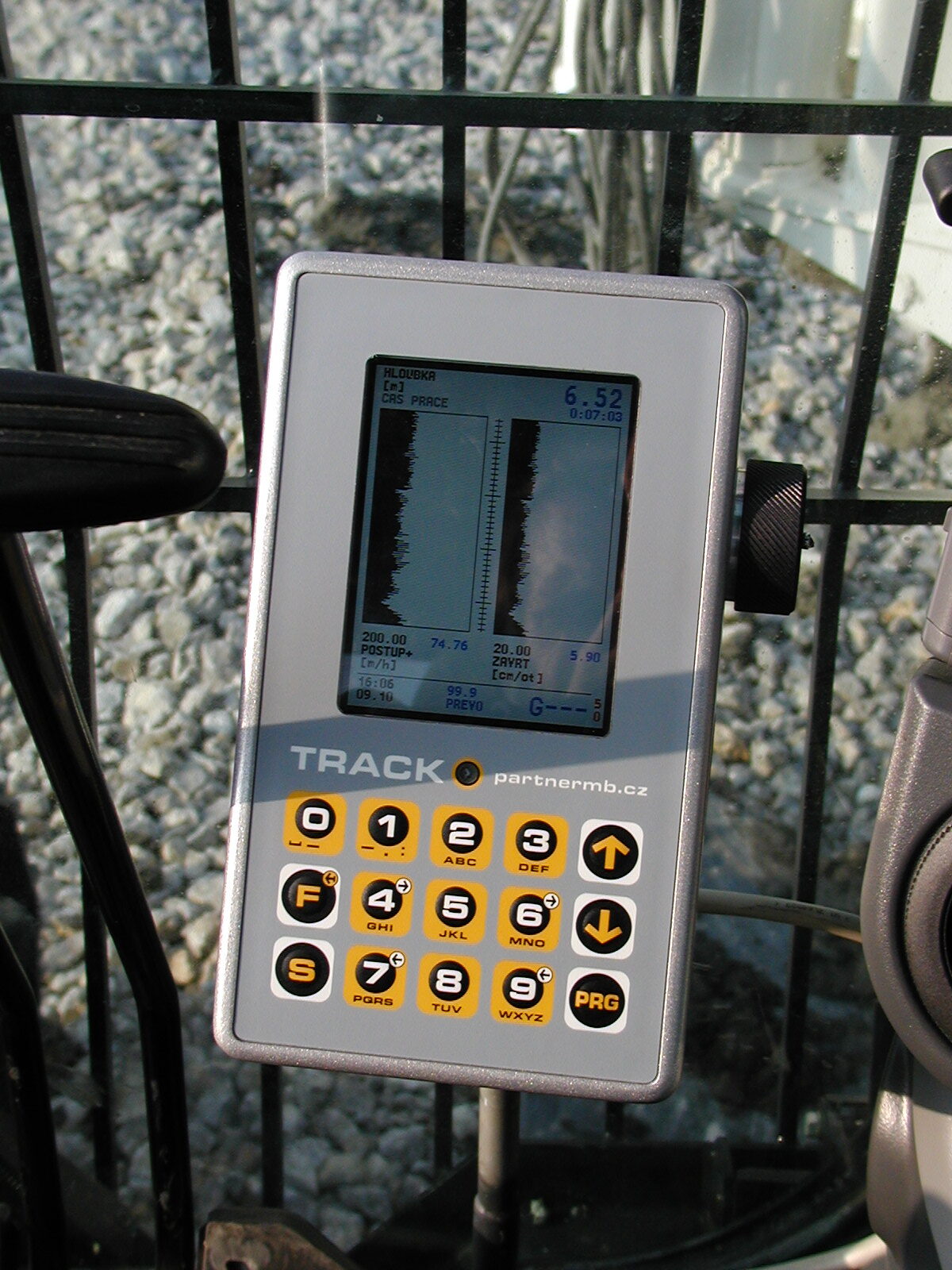

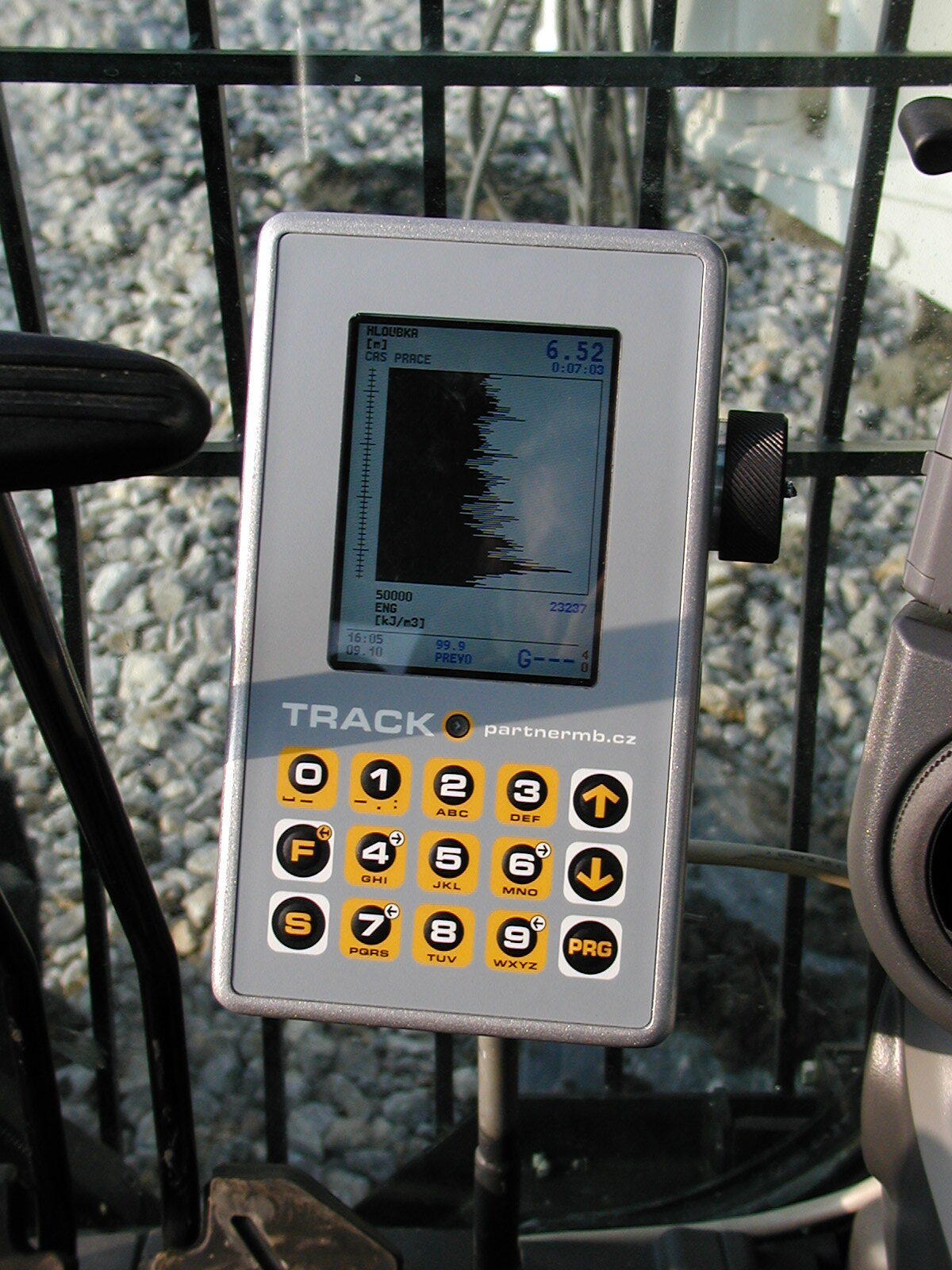

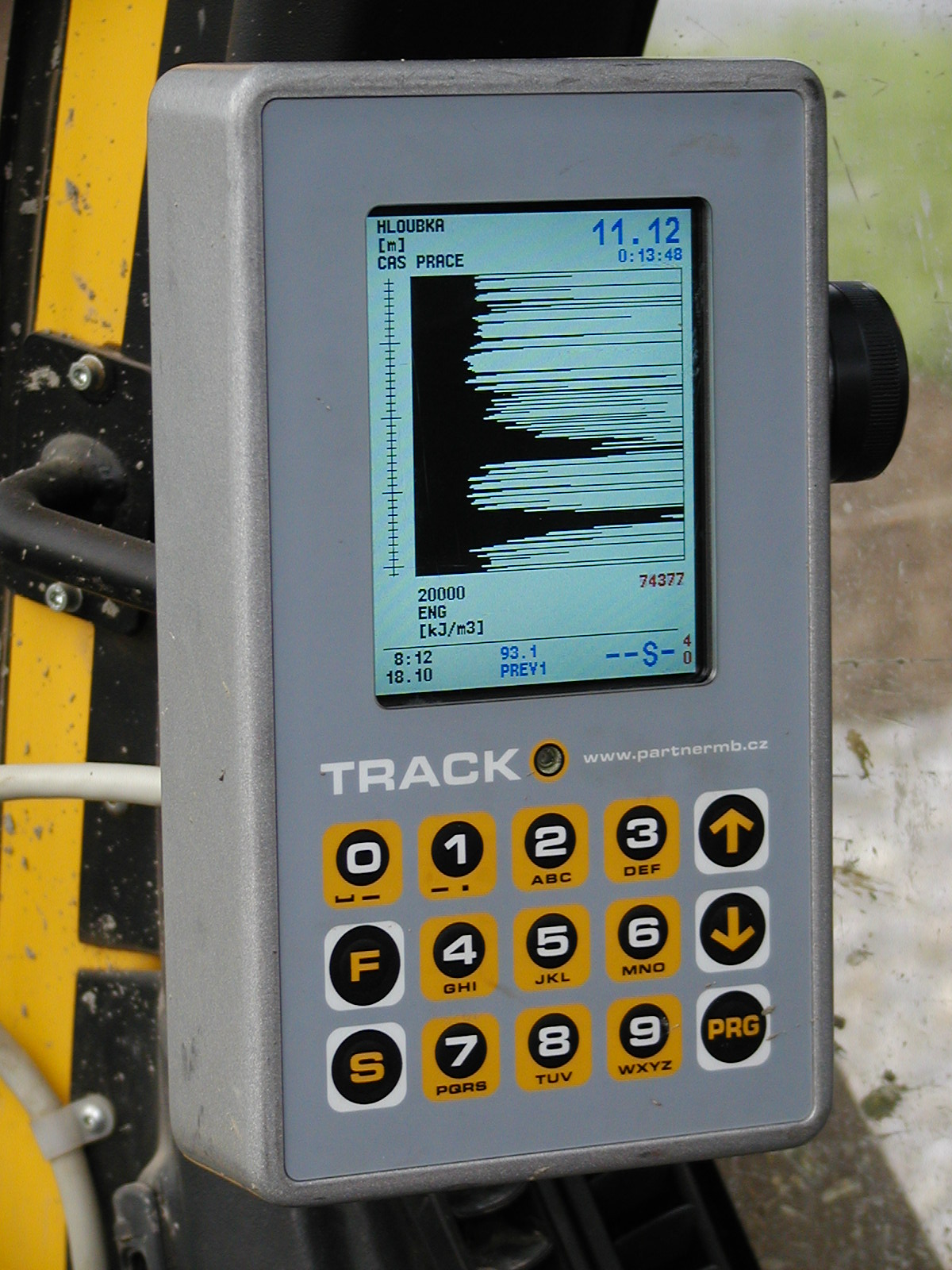

Data v zařízení Track CFA jsou zobrazena v podobě číselné, v podobě bargrafů a grafů hloubka x parametr. Vytahování šneku během betonáže (není-li použita automatika) se provádí ručně na základě sledování bargrafu tlaku betonu a bargrafů průtok betonu x nárůst objemu pod vrtákem.
Záznam dat se provádí na paměť MMC nebo USB. Možný je také automatický přenos dat pomocí GPRS do internetového programu Tec on line, kterým se provádí zobrazení jednotlivých protokolů.
K dispozici pro přenos dat je Blue Tooth a Wifi, též identifikace osob pomocí RFID čipů a karet.
Monitoring CFA í je možné doplnit i o indikaci parametrů provozu motoru, spotřeby pohonných hmot, provozních hodin a atd. a to pomocí zařízení GCOM.

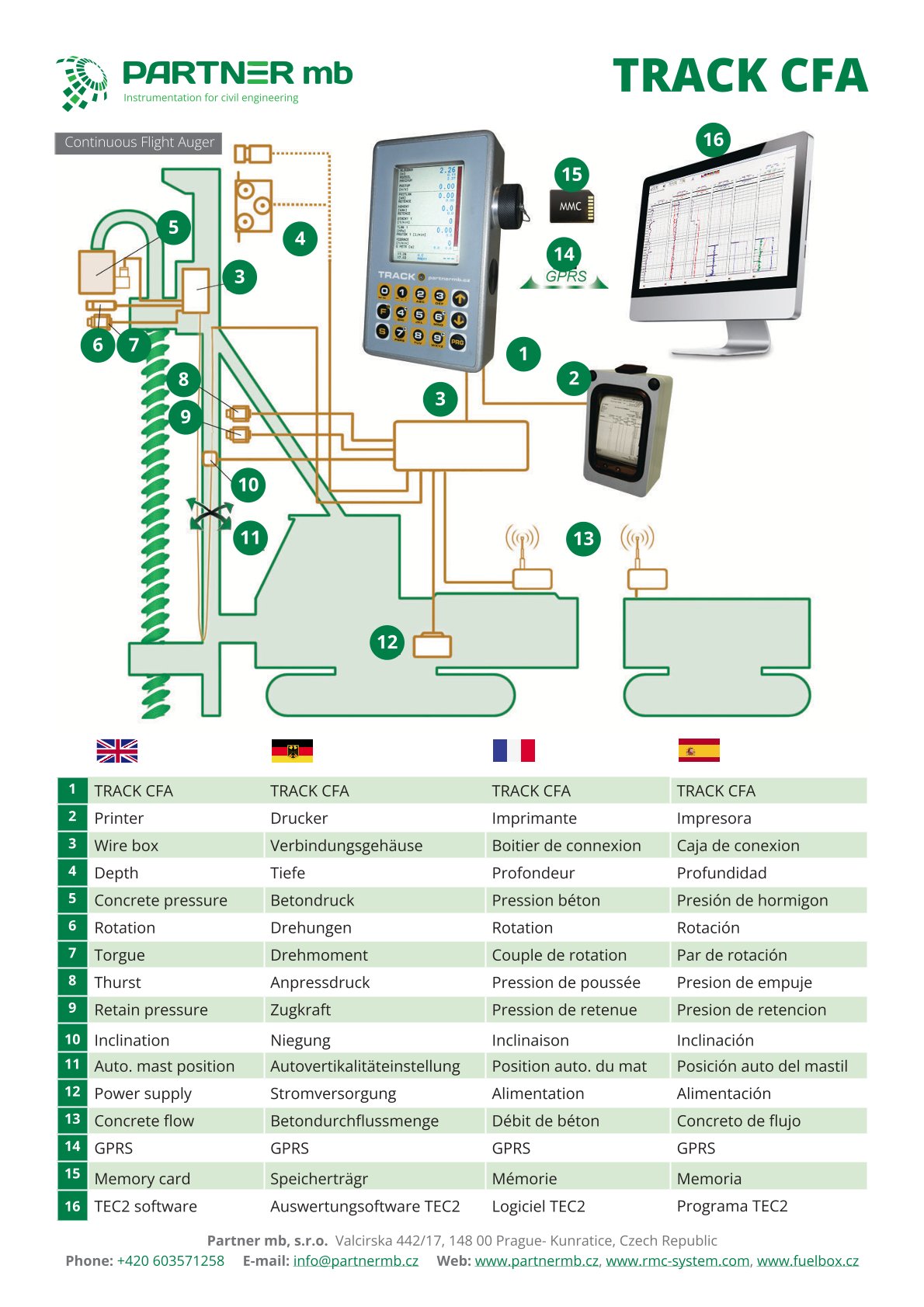

Vybavení monitoringu vždy dojednáváme s koncovým uživatelem a vyhrazujeme si právo změn proti zobrazenému schématu technologie.
