Trysková injektáž

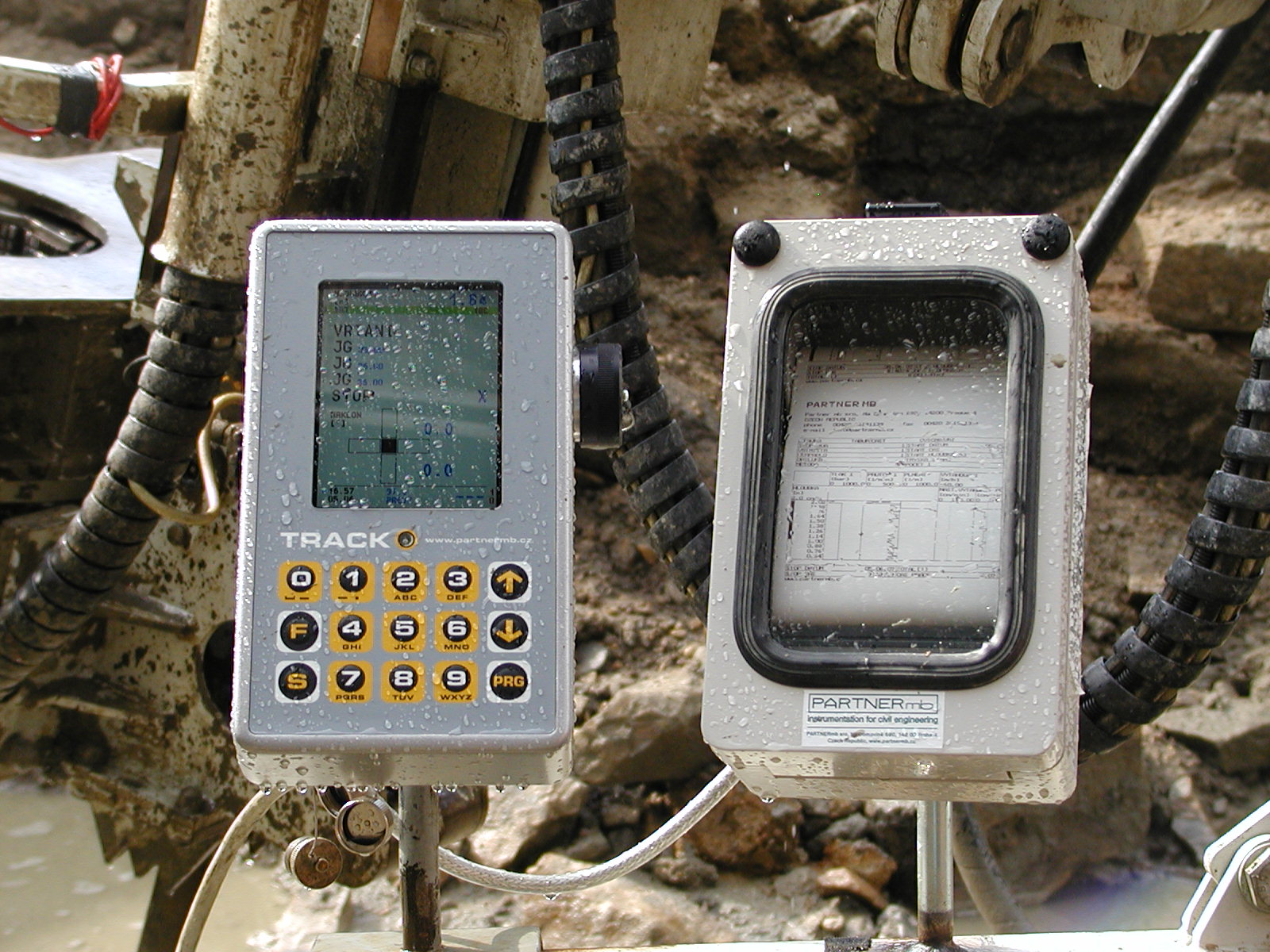

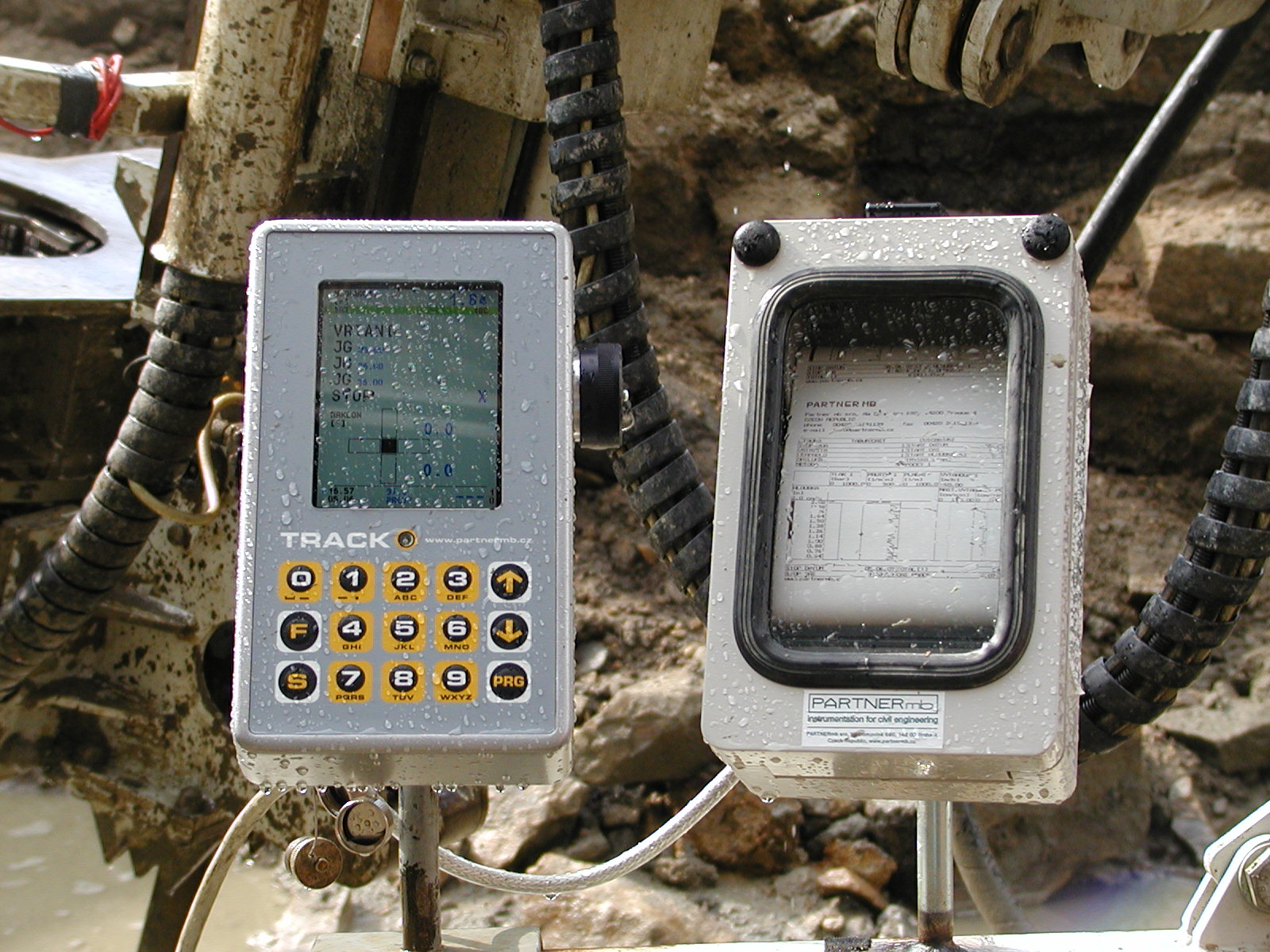

Track JG monitoruje maloprofilové vrtání rotační a provádění tryskové injektáže.

Monitoring dokladuje kvalitu provrtávané horniny, úroveň skalního podloží, úroveň základů budovy. Track JG snímá všechny parametry použité u zařízení Track DR ( monitoring vrtání). Monitoring dokladuje u tryskové injektáže hloubku vrtu, polohu provedené tryskové injektáže ve vrtu, tlaky a spotřebu materiálu.

Track JG provádí tryskovou injektáž metodou stepování nebo proporcionálního průběžného vytahování (má-li pro to vrtací souprava hydraulické vybavení) a to oběma směry nahoru i dolů do vrtu.

Zařízení řídí provádění tryskové injektáže pravidelnou rotací tyčí a nebo rozdílnou rychlostí v úsecích každé otáčky – elyptické pilíře upravené zeminy a nebo lamely.

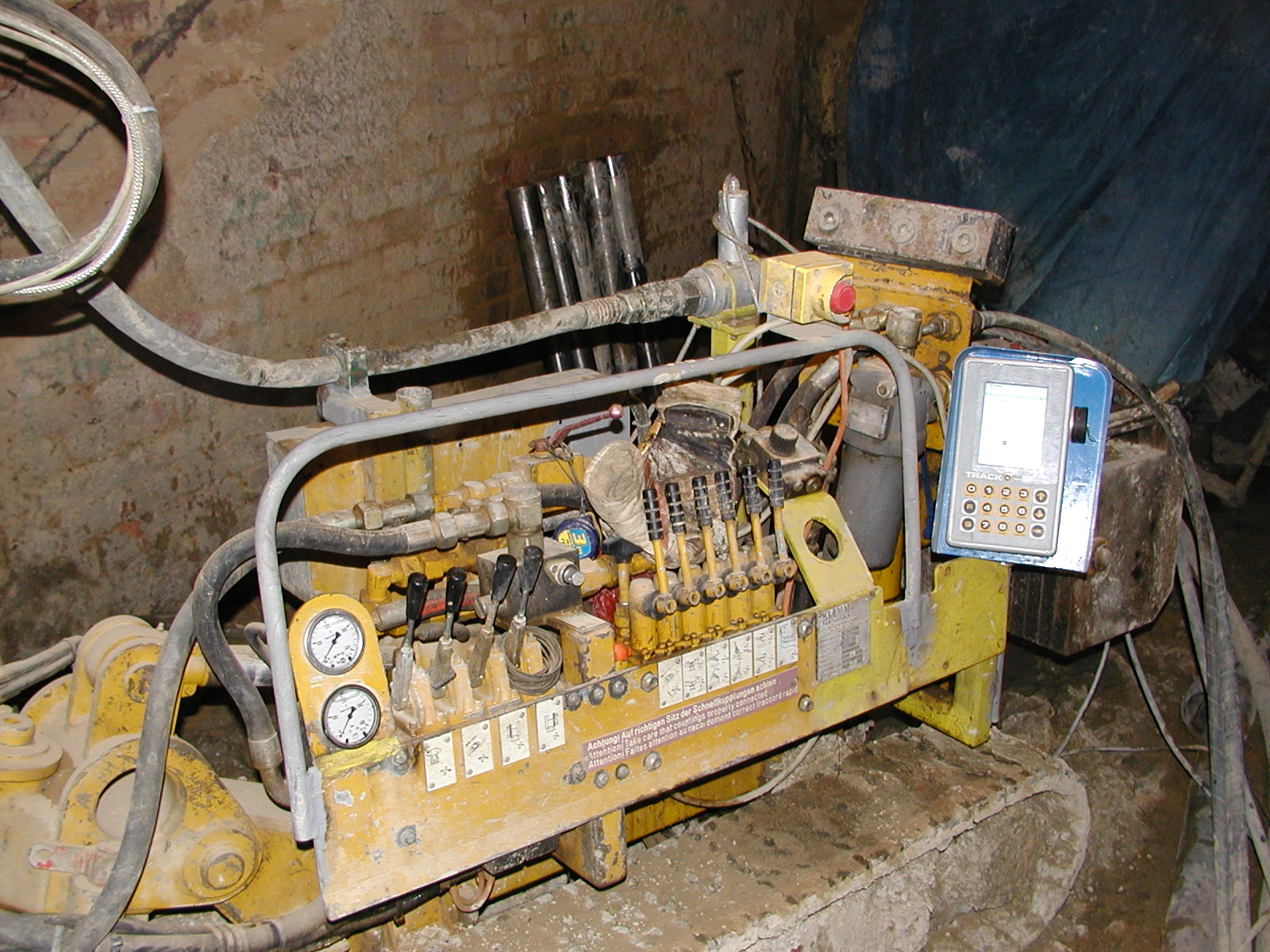

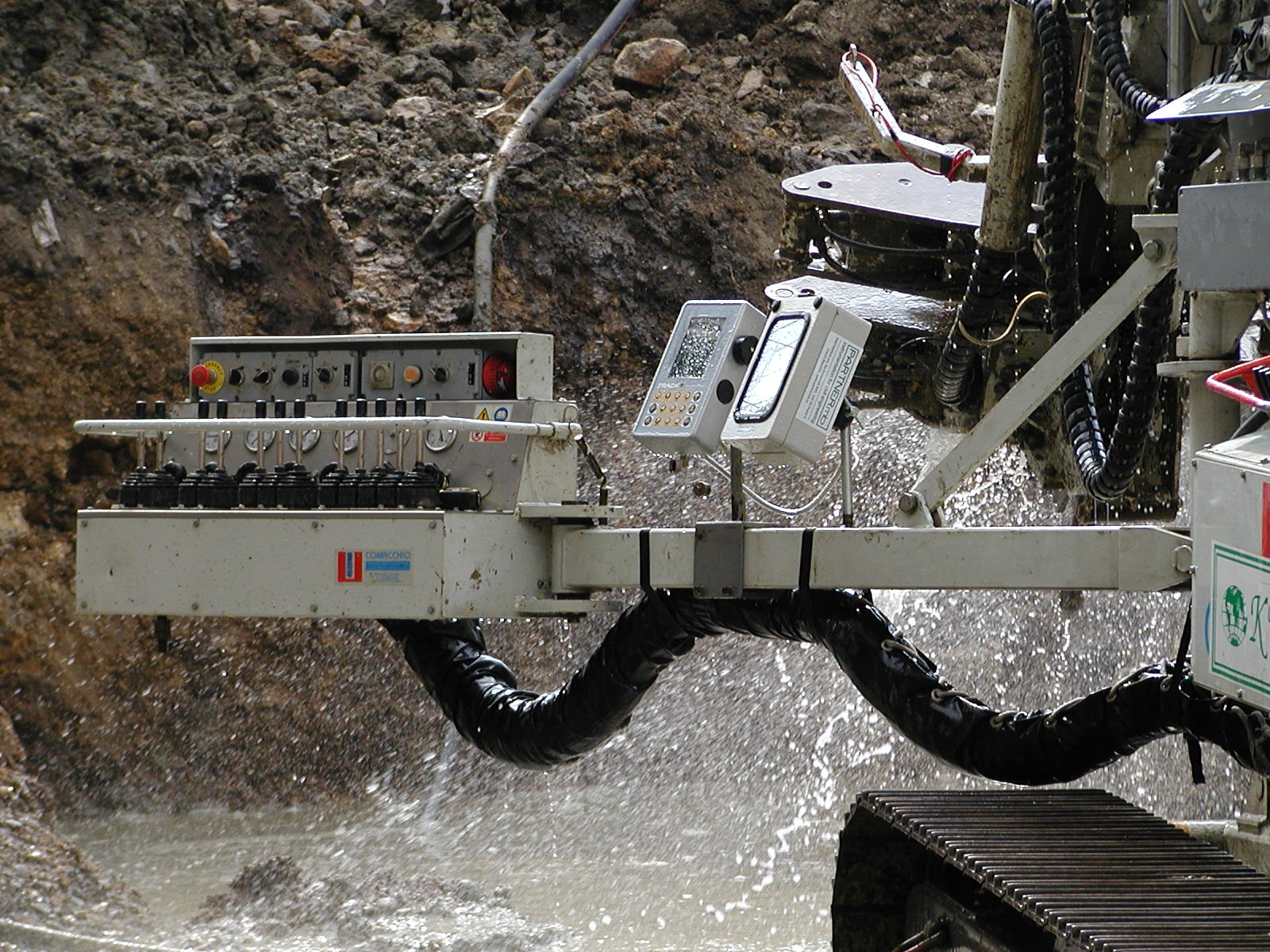

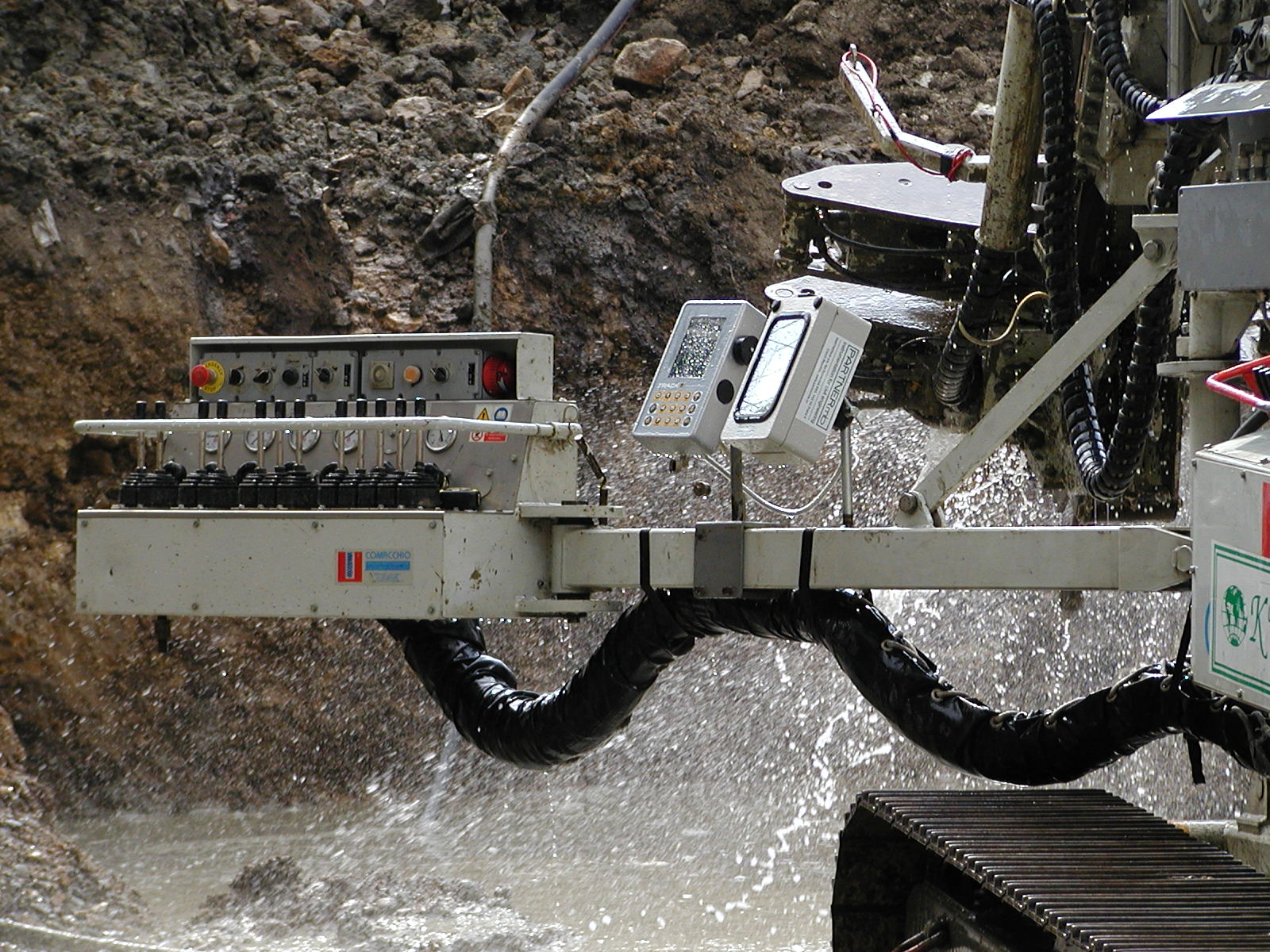

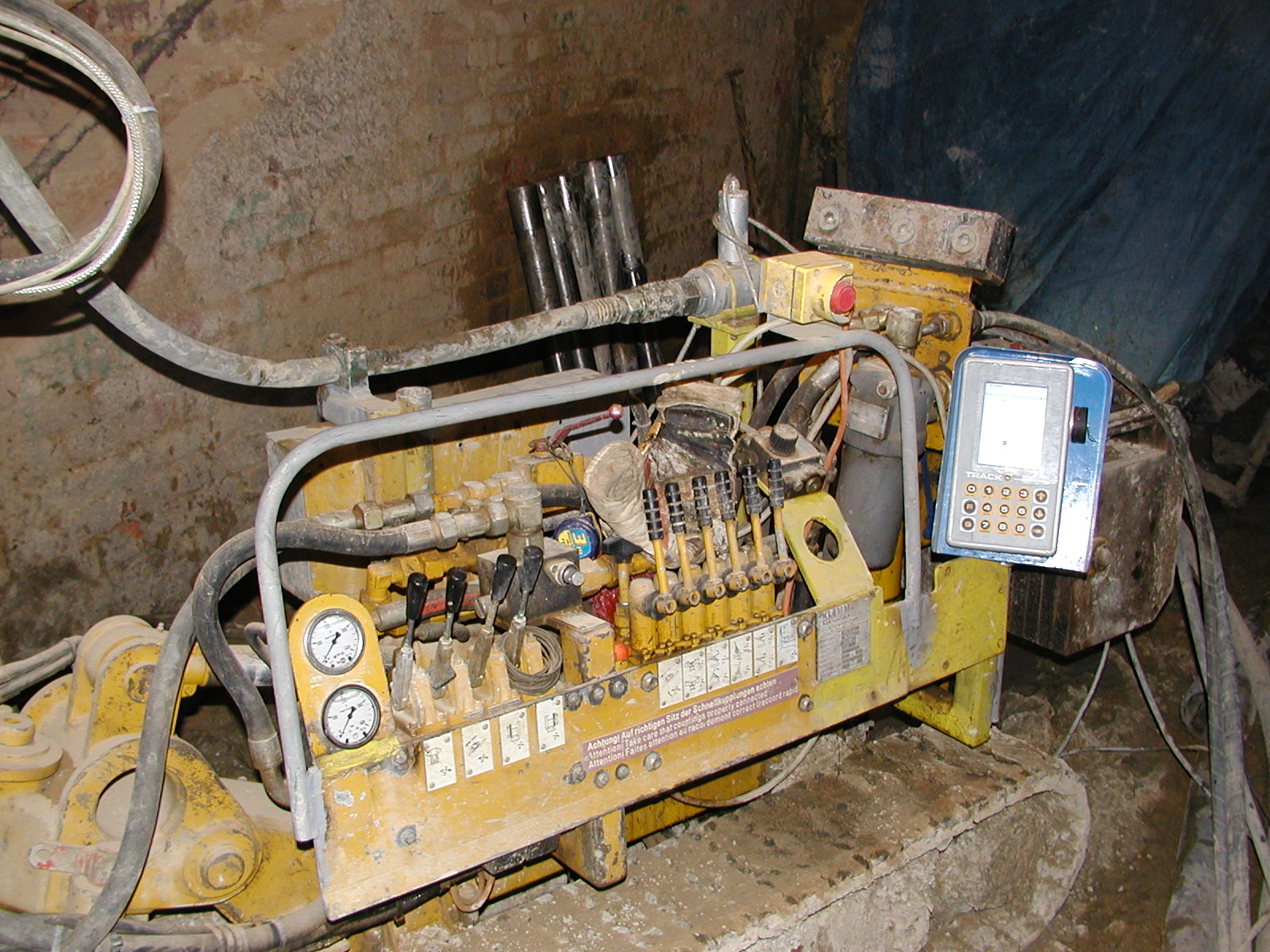

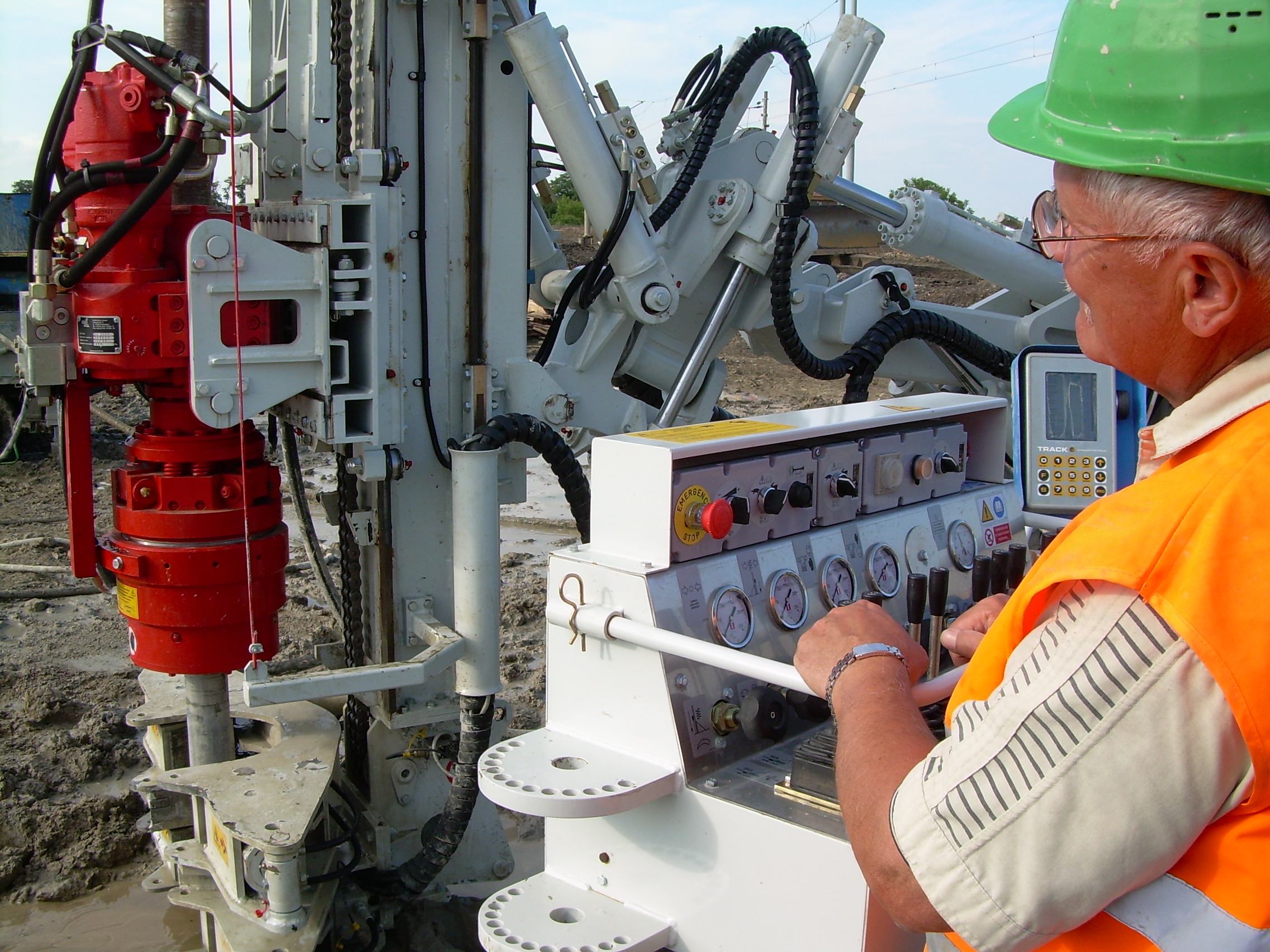

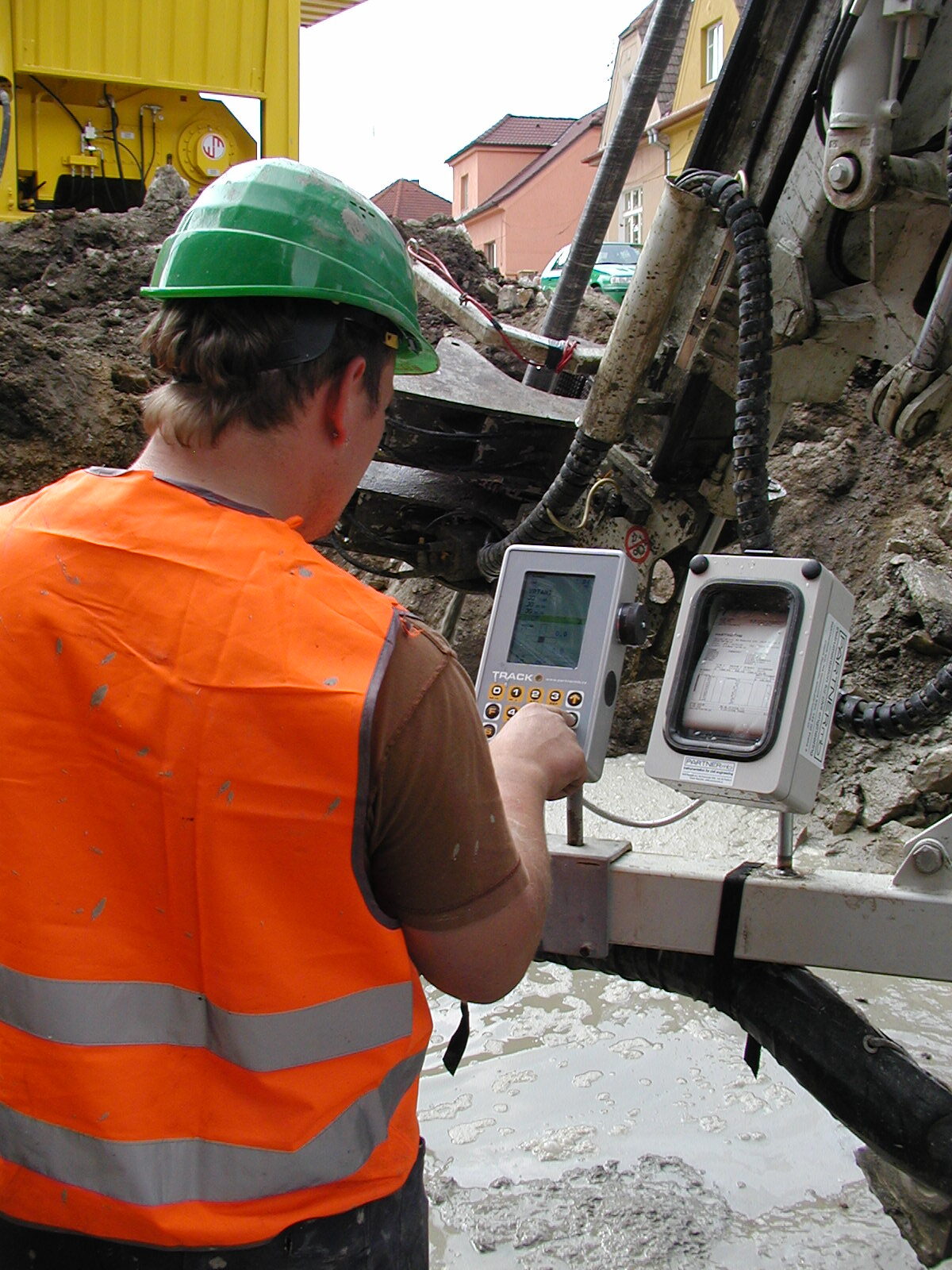

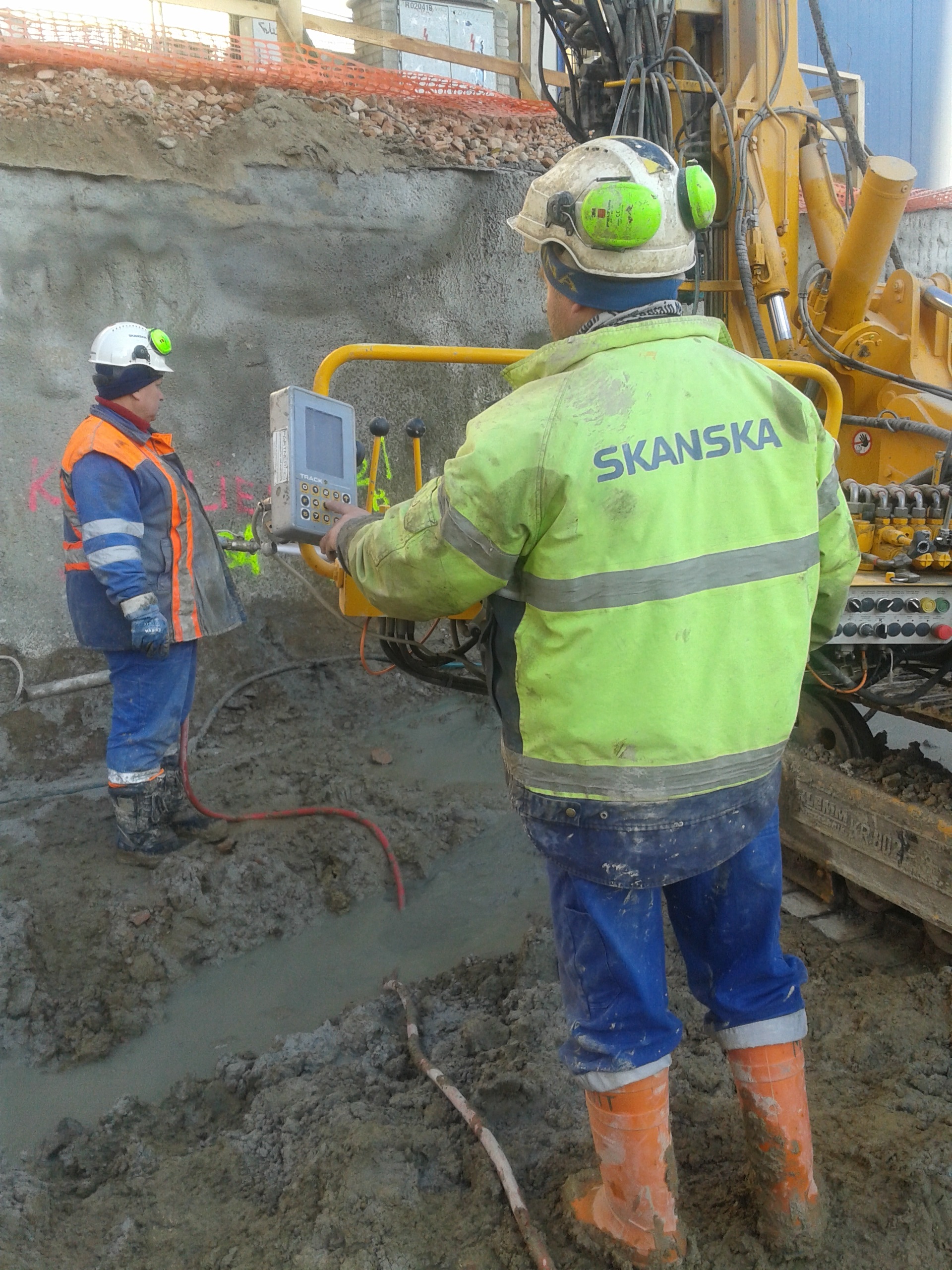

Tlak médií je měřen na vrtné soupravě, průtoky pak na čerpadlech. Signál z čerpadla je veden buď kabelem a nebo pomocí vysílačky k Tracku JG umístěném na vrtné soupravě.

Údaje se zobrazují číselně, v podobě bargrafů a grafů hloubka x parametr. U grafů je možné nastavit výběr zobrazovaných údajů.

Záznam dat se provádí na MMC kartu či na USB paměť. Data je možné ze zařízení Track JG také přenášet do kanceláře pomocí GPRS spojení po ukončení vrtu. Zpět z kanceláře na vrtnou soupravu je možné přenášet pomocí GPRS spojení pracovní úkol s udáním parametrů technologie.

K dispozici pro přenos dat je Blue Tooth a Wifi, též identifikace osob pomocí RFID čipů a karet.

Zaznamenaná data se vyhodnocují pomocí programu Tec on-line, který je dostupný na Internetu. Vyhodnocuje se na jednom protokolu zvlášť vrtání, zvlášť trysková injektáž a nebo je možné automaticky spojit obě technologie na jednom protokolu dohromady.

Monitoring je možné doplnit i o indikaci parametrů provozu motoru, spotřeby pohonných hmot, provozních hodin a atd. a to pomocí zařízení GCOM.

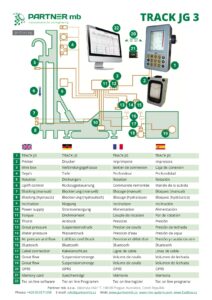

Vybavení monitoringu vždy dojednáváme s koncovým uživatelem a vyhrazujeme si právo změn proti zobrazenému schématu technologie.
