Vrtání

Track DR monitoruje maloprofilové Vrtání rotační a příklepné. Používá se například z těchto důvodů:

Rozlišení jednotlivých vrstev horniny ve vrtu
Doklad o dosažení hloubky
Indikace spodní úrovně základů
Indikace skalního podloží
Indikace poruch v hornině
A další

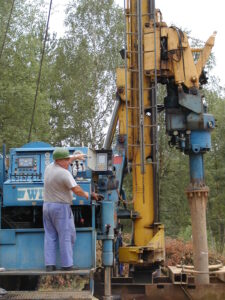

Z praktických použití zařízení Track DR uvádíme např. stanovení kvality uhlí v povrchovém dolu, zjišťování kaveren, prohořelých poloh, stanovení nutnosti použít při těžení výbušniny, atd.

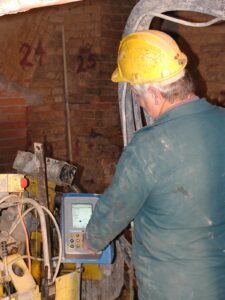

Z praktických použití zařízení Track DR uvádíme stanovení poloh v hornině s krasovými jevy pro plánování injektáží.

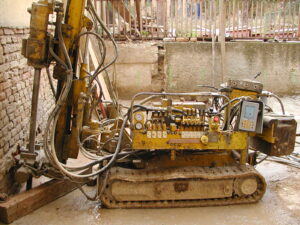

Z praktických použití zařízení Track DR uvádíme indikaci polohy skalního podloží pro navázání pilířů tryskové injektáže.

Zařízení Track DR je schopno měřit tyto parametry:

Hloubka	Tlak vrtného výplachu	Vrtná energie
Rychlost vrtného postupu	Objem vrtného výplachu	Indikace lokálních změn
Otáčky vrtného nástroje	+g/-g úder vrtného kladiva	Náklon vrtné soupravy
Přítlak	Indikace blokování svěr	Souřadnice GPS
Vrtný moment	Proplachované polohy
Náklon vrtné lafety	Počet vrtných tyčí ve vrtu

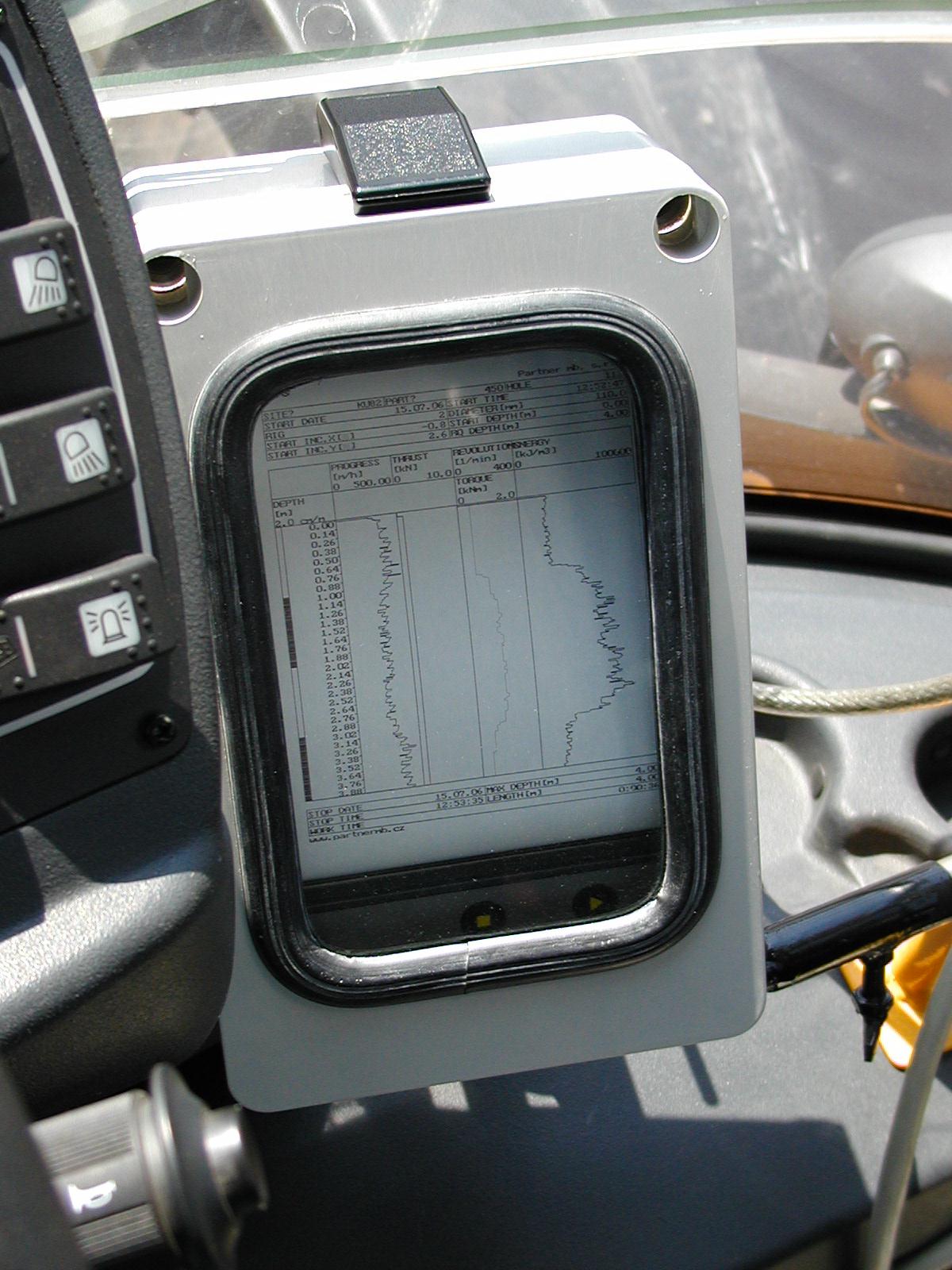

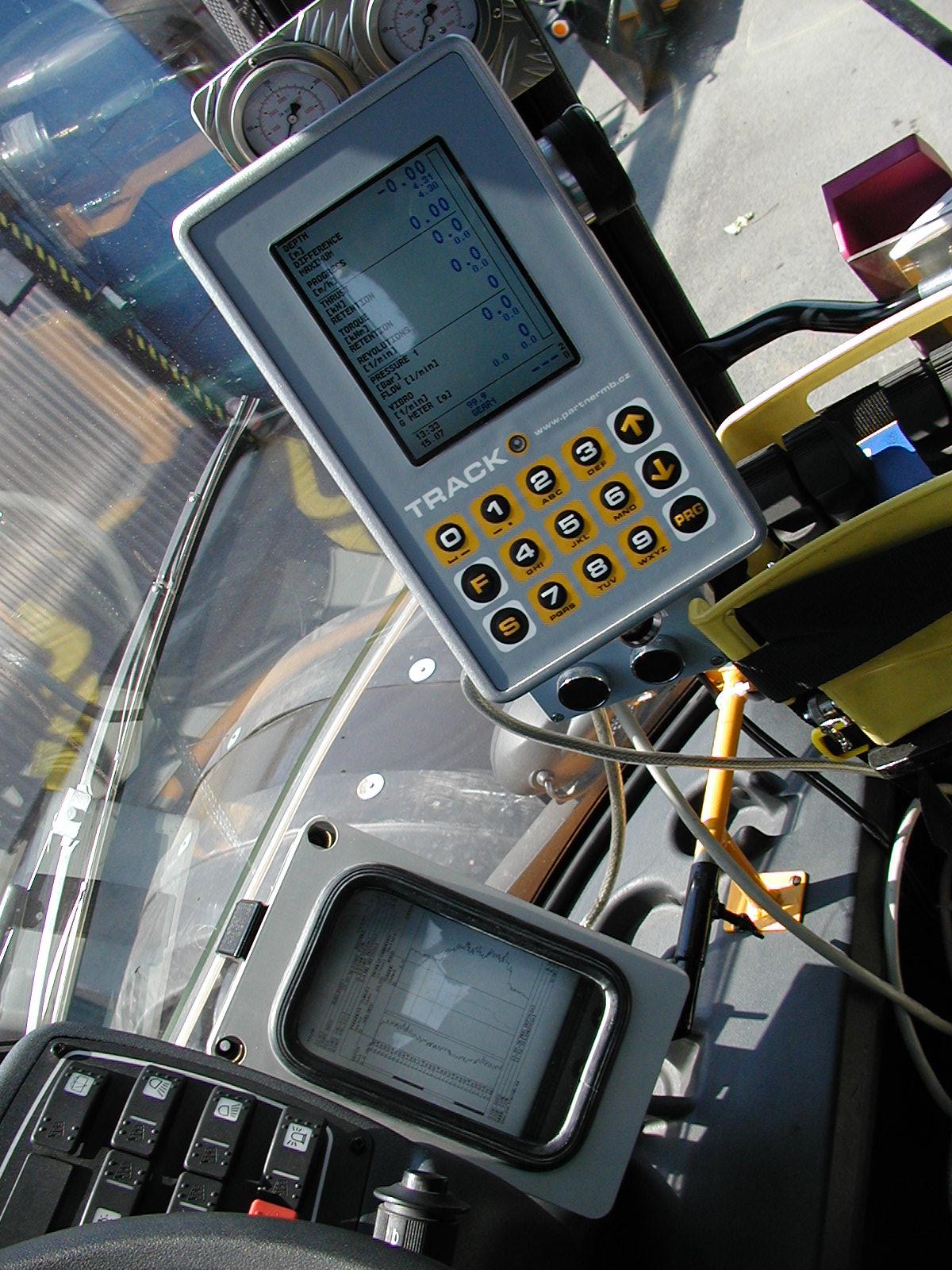

Údaje se zobrazují číselně, v podobě bargrafů a grafů hloubka x parametr. U grafů je možné nastavit výběr zobrazovaných údajů.

Záznam dat se provádí na MMC kartu či na USB paměť. Data je možné ze zařízení Track DR přenášet do kanceláře i pomocí GPRS spojení po ukončení vrtu automaticky. Zpět z kanceláře na vrtnou soupravu je možné přenášet pomocí GPRS spojení pracovní úkol s udáním parametrů vrtu.

K dispozici pro přenos dat je Blue Tooth a Wifi, též identifikace osob pomocí RFID čipů a karet.

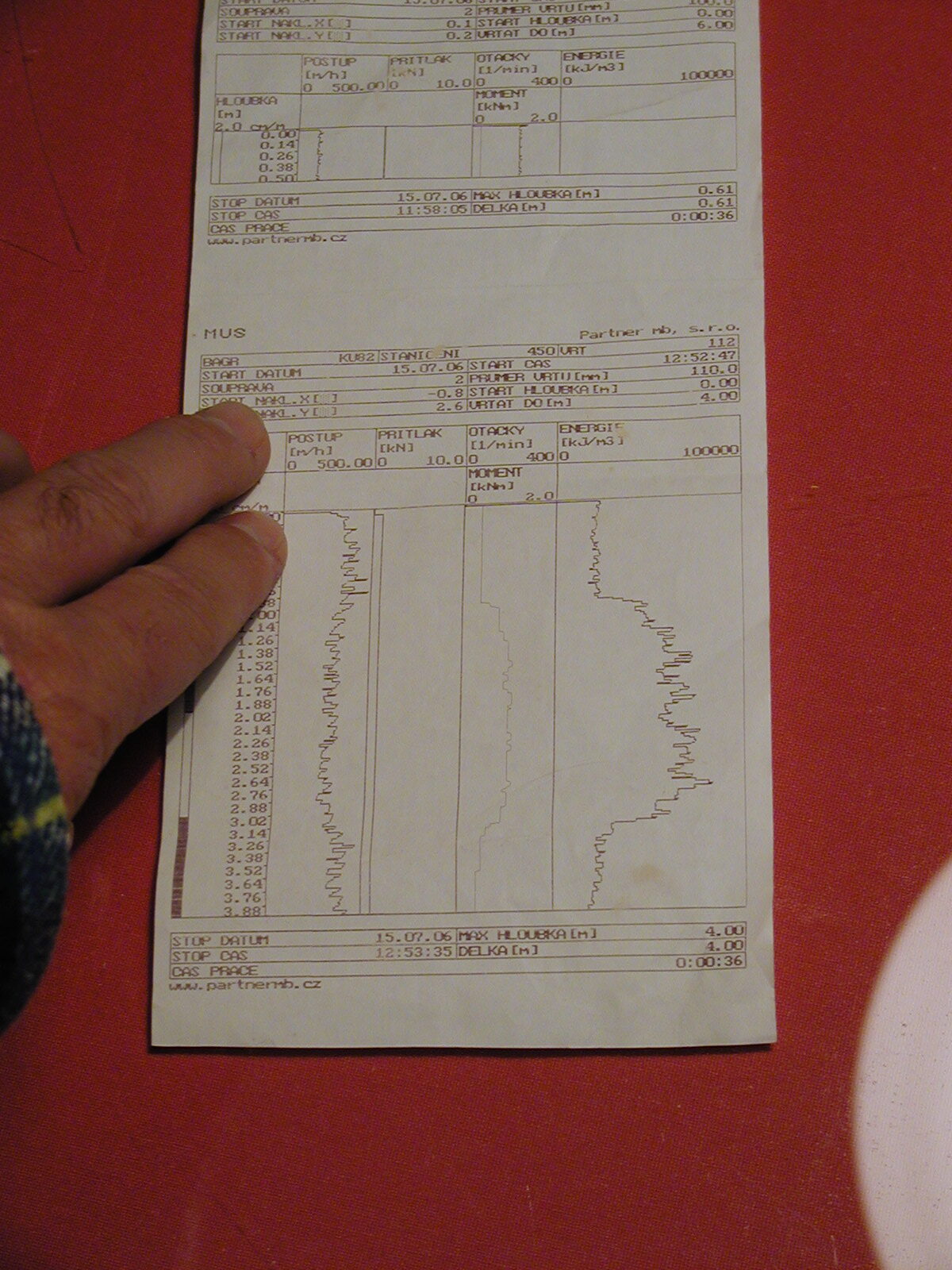

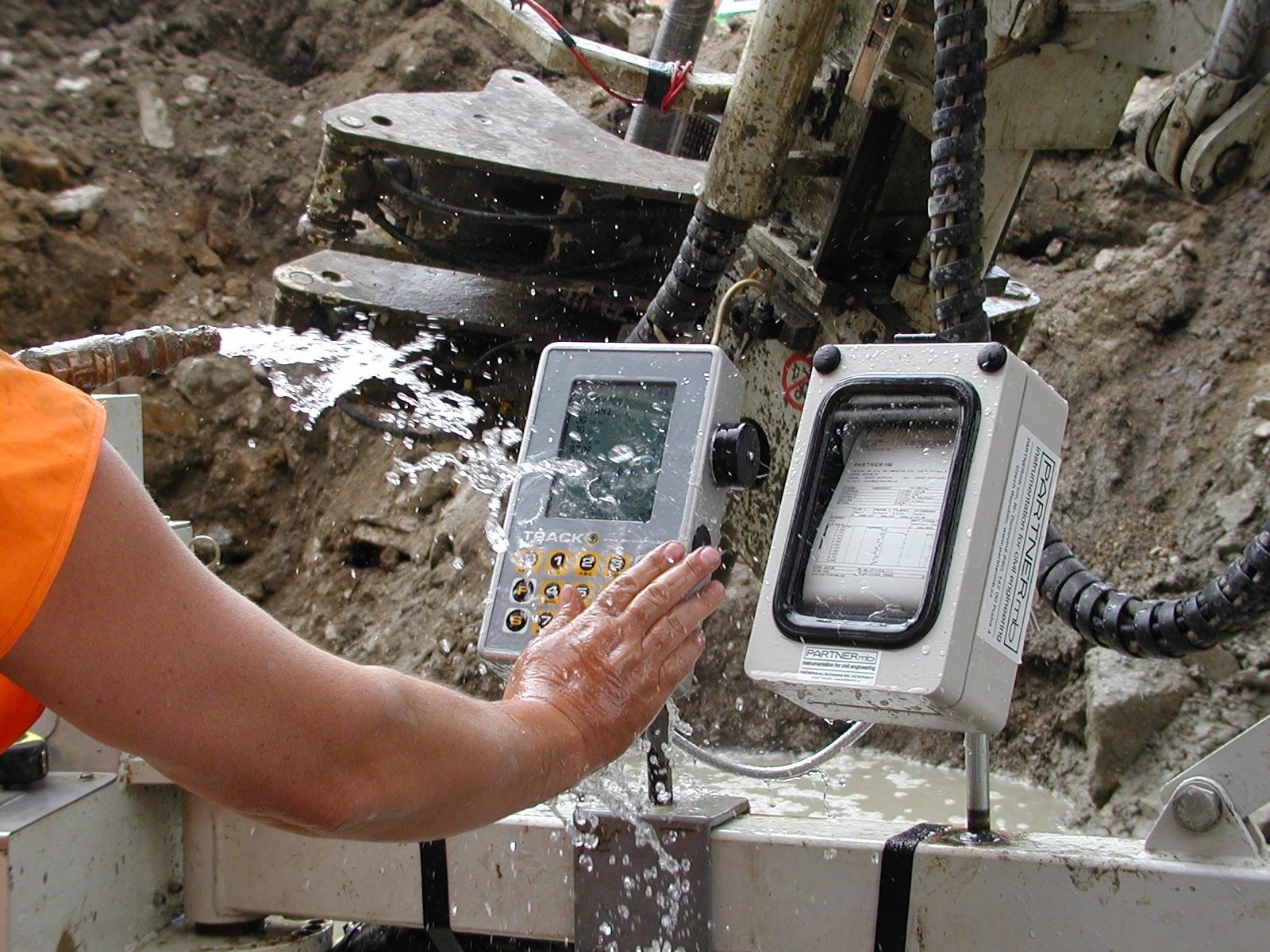

Zařízení Track je možné kompletovat s termickou tiskárnou.

Vrtná data monitoringu vrtání se vyhodnocují pomocí programu Tec on-line, který je dostupný na Internetu.

Monitoring vrtání je možné doplnit i o indikaci parametrů provozu motoru, spotřeby pohonných hmot, provozních hodin a atd. a to pomocí zařízení GCOM.

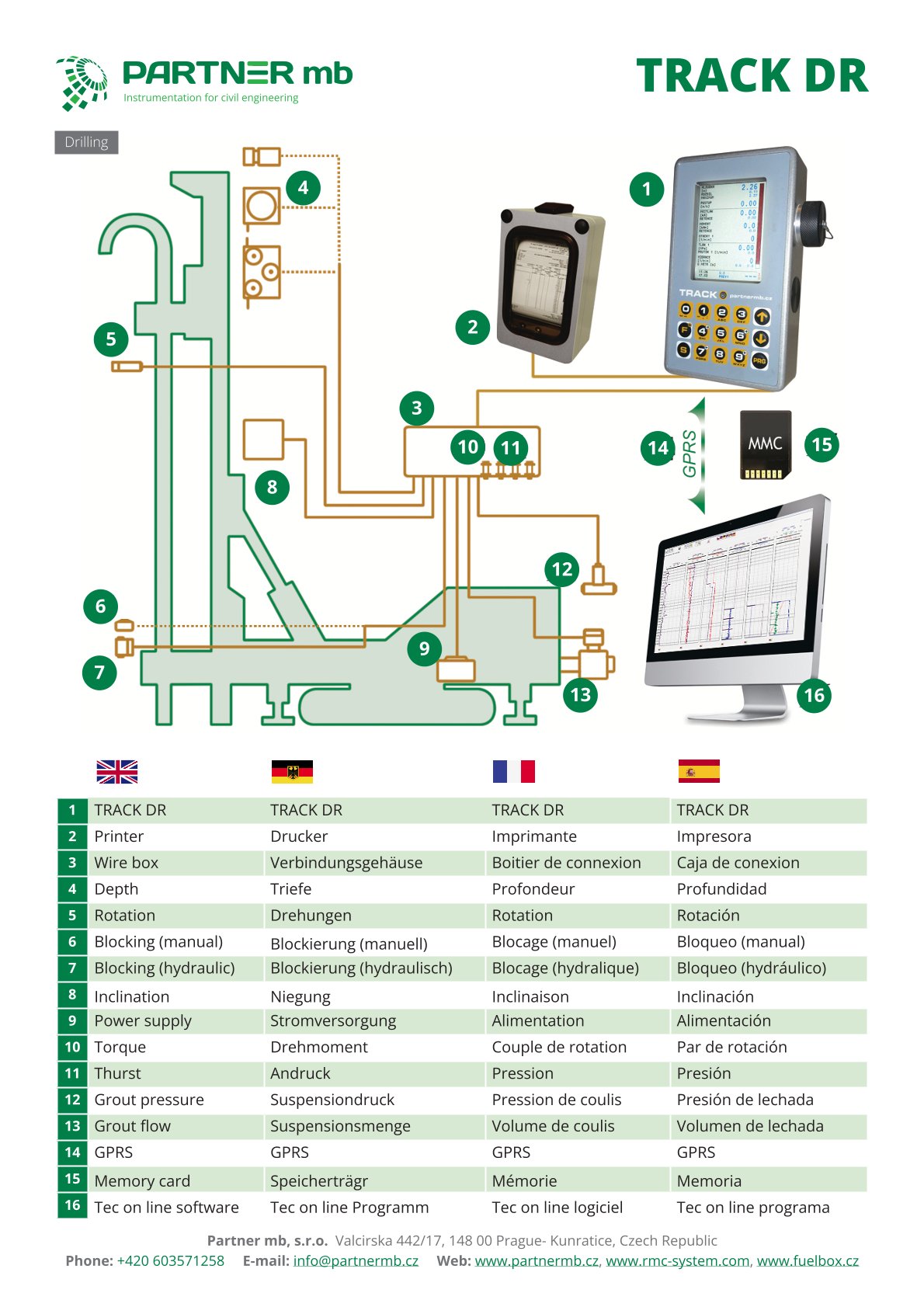

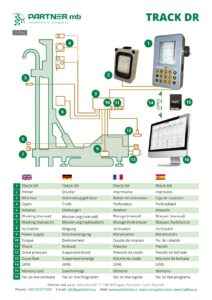

Vybavení monitoringu vždy dojednáváme s koncovým uživatelem a vyhrazujeme si právo změn proti zobrazenému schématu technologie.
